¿Qué es un transformador montado en poste de 33 kV y cómo admite una distribución de energía confiable?
A Transformador montado en poste de 33 kVes un transformador de distribución de media tensión instalado en postes de servicios públicos o estructuras de soporte para reducir la electricidad de una red de distribución de 33 kV a una tensión más baja adecuada para cargas residenciales, agrícolas, comerciales, de infraestructura o industriales seleccionadas. Su instalación elevada puede ayudar a conservar el espacio del suelo e integrarse eficientemente con las redes de distribución aéreas. Sin embargo, una implementación exitosa depende de la selección correcta de capacidad, la relación de voltaje, el nivel de aislamiento, la protección, la carga estructural, las condiciones ambientales y el cumplimiento de los requisitos de servicios públicos aplicables. Esta guía explica los factores clave que los ingenieros de proyectos, distribuidores, contratistas y compradores de sistemas de energía deben considerar antes de especificar un transformador.
Tabla de contenido
- ¿Qué es un transformador montado en poste de 33 kV?
- ¿Cómo funciona un transformador montado en poste de 33 kV?
- ¿Cuáles son los componentes principales?
- ¿Qué especificaciones técnicas importan?
- ¿Dónde se utiliza?
- ¿Qué deberían considerar los compradores antes de realizar la selección?
- ¿Qué factores de instalación afectan el rendimiento?
- ¿Cómo se puede mejorar la confiabilidad y la vida útil?
- ¿Qué errores de compra comunes se deben evitar?
- Preguntas frecuentes
- Conclusión

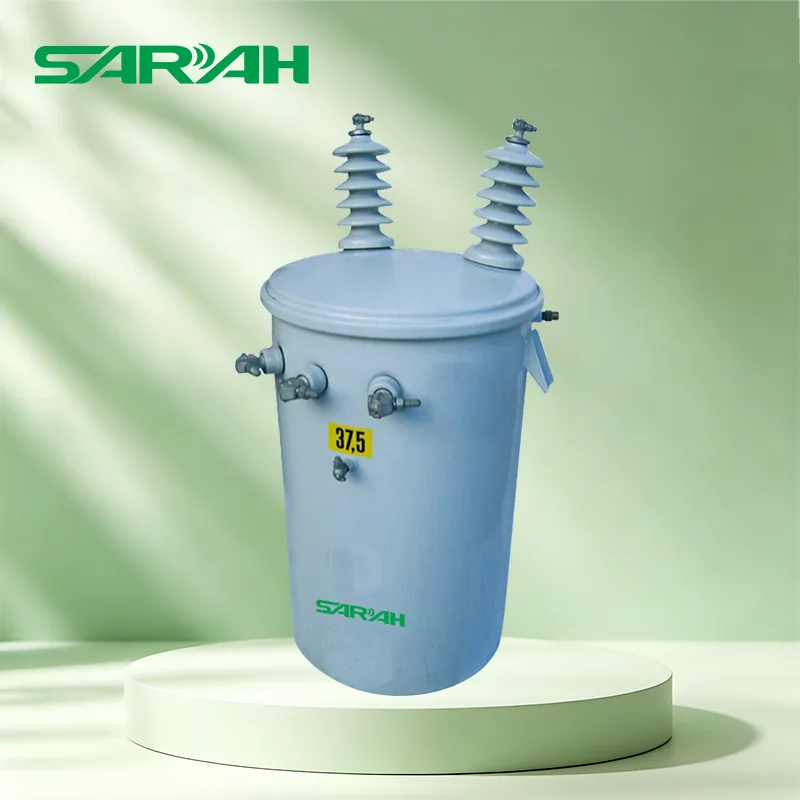

¿Qué es un transformador montado en poste de 33 kV?
A Transformador montado en poste de 33 kVes un transformador de distribución diseñado para recibir energía eléctrica de una red de media tensión con una tensión primaria nominal de 33kV y transformarla a una tensión inferior para los usuarios aguas abajo. El transformador se instala sobre el suelo en postes o en un soporte superior diseñado en lugar de colocarse dentro de un recinto a nivel del suelo.
Esta configuración es particularmente útil cuando la distribución aérea sigue siendo la opción práctica de infraestructura. La electrificación rural, las instalaciones agrícolas, las comunidades dispersas, la infraestructura vial y algunas cargas comerciales pueden beneficiarse de un transformador ubicado cerca del punto de consumo.
Los transformadores montados en postes se pueden diseñar en configuraciones monofásicas o trifásicas según la red de distribución y los requisitos de carga. La construcción típica de un transformador puede utilizar un diseño sumergido en aceite con enfriamiento natural, aunque la configuración final siempre debe estar determinada por las especificaciones del proyecto y los estándares de servicios públicos aplicables.
Punto clave:“33kV” describe la clase de voltaje primario. Por sí solo no define la capacidad del transformador, el voltaje secundario, la disposición de las fases, el sistema de aislamiento o la configuración de protección.
¿Cómo funciona un transformador montado en poste de 33 kV?
El principio operativo básico es la inducción electromagnética. La energía eléctrica ingresa al transformador a través del devanado de alto voltaje. El campo magnético generado en el núcleo induce una tensión correspondiente en el devanado de baja tensión. Al utilizar diferentes números de vueltas en los devanados primario y secundario, el transformador reduce el voltaje entrante al nivel requerido por los equipos eléctricos aguas abajo.
01
Entrada de 33 kV
La electricidad de media tensión entra por el lado de AT.
02
Transformación magnética
El núcleo y los devanados transfieren energía mediante inducción electromagnética.
03
Salida de bajo voltaje
El lado BT suministra electricidad a las cargas conectadas.
El transformador no genera energía eléctrica. En cambio, cambia el nivel de voltaje mientras transfiere energía entre circuitos. El voltaje secundario real puede variar según el sistema de distribución local, las especificaciones del proyecto y los requisitos de los servicios públicos.
¿Cuáles son los componentes principales?
Un transformador confiable montado en poste es más que un tanque y dos devanados. Cada componente contribuye al rendimiento eléctrico, la gestión térmica, la resistencia mecánica o la seguridad operativa.
| Componente | Función primaria | Por qué es importante |
|---|---|---|
| Núcleo magnético | Proporciona el camino magnético | Influye en las pérdidas sin carga y en la eficiencia general. |
| Devanados de alta tensión y baja tensión | Transferir energía eléctrica | Afecta la relación de voltaje, las pérdidas, el aumento de temperatura y el rendimiento en cortocircuito. |
| Tanque transformador | Contiene el conjunto activo y el medio aislante. | Proporciona protección mecánica y ambiental. |
| Bujes | Proporcionar conexiones eléctricas aisladas. | Fundamental para conexiones seguras de alta y baja tensión |
| Sistema de enfriamiento | Disipa el calor generado durante el funcionamiento. | Ayuda a controlar el aumento de temperatura y preservar la vida útil del aislamiento. |
| Cambiador de toques | Ajusta la relación de bobinado efectiva. | Ayuda a adaptarse a condiciones de voltaje de red específicas |
¿Qué especificaciones técnicas importan?
Un transformador nunca debe seleccionarse únicamente por su tensión primaria. La especificación eléctrica completa debe coincidir con la red, la carga conectada, el entorno de instalación y los requisitos de las autoridades locales.
| Parámetro | Qué confirmar |
|---|---|
| Voltaje primario | Tensión nominal del sistema de 33 kV y tensión máxima aplicable del sistema |
| voltaje secundario | Voltaje de utilización requerido, como 400 V, 415 V, 230 V u otro nivel específico del proyecto |
| Capacidad nominal | Clasificación de kVA basada en la carga actual, la demanda futura, la diversidad y la carga permitida |
| Fase | Monofásico o trifásico según diseño de red |
| Frecuencia | 50 Hz o 60 Hz según el sistema eléctrico local |
| Enfriamiento | Las configuraciones comunes sumergidas en aceite incluyen ONAN; Otros arreglos dependen del diseño. |
| Impedancia | Debe coordinarse con los niveles de falla del sistema y los requisitos de regulación de voltaje. |
| Nivel de aislamiento | Requisitos de resistencia a la frecuencia industrial y resistencia al impulso del rayo |
| Rango de toque | Rango de ajuste especificado y posición de toma según las condiciones de voltaje de la red. |
| Norma aplicable | IEC 60076, IEEE/ANSI, estándares nacionales o especificaciones específicas de la empresa de servicios públicos, según corresponda |
Se hace referencia comúnmente a IEC 60076 para el diseño y las pruebas de transformadores de potencia, pero el estándar aplicable debe confirmarse con la autoridad de compras y el mercado de destino. Algunas empresas de servicios públicos también emiten especificaciones técnicas detalladas que cubren dimensiones, accesorios, pérdidas, pruebas, protección, montaje y documentación.
¿Dónde se utiliza?
El diseño elevado hace que un transformador montado en poste de 33 kV sea particularmente adecuado para redes de distribución aéreas donde la energía debe entregarse de manera eficiente sin construir una sala de transformadores dedicada a nivel del suelo.
- Electrificación rural:Apoya la distribución de electricidad a comunidades dispersas y cargas remotas.
- Instalaciones agrícolas:Puede suministrar bombas de riego, edificios agrícolas, equipos de procesamiento y otras cargas distribuidas.
- Distribución residencial:Adecuado para redes residenciales aéreas seleccionadas cuando la empresa de servicios públicos local permite esta configuración.
- Áreas comerciales:Puede dar servicio a tiendas, pequeñas instalaciones, negocios en la carretera y otras cargas comerciales distribuidas.
- Proyectos de infraestructura:Puede usarse para cargas seleccionadas de iluminación, comunicaciones, transporte y servicios públicos.
- Aplicaciones industriales ligeras:Apropiado cuando la carga requerida y las condiciones de instalación se encuentran dentro del rango de diseño del transformador.
La idoneidad real depende del tamaño de la carga, la arquitectura de la red, la capacidad de carga de los postes, la coordinación de la protección, las condiciones ambientales y las especificaciones de servicios públicos aplicables.
¿Qué deberían considerar los compradores antes de realizar la selección?
Para los distribuidores, contratistas EPC, empresas de servicios públicos y propietarios de proyectos, el desafío de adquisición más común es no encontrar un transformador con “33kV” en la placa de identificación. El verdadero desafío es asegurarse de que todos los parámetros importantes coincidan con el proyecto real.
- Definir el perfil de carga.Calcule la demanda actual y considere una expansión futura razonable en lugar de depender únicamente de la carga máxima actual.
- Confirme la relación de voltaje.El voltaje secundario debe coincidir con el sistema y el equipo de distribución aguas abajo.
- Determinar los requisitos de la fase.Las configuraciones monofásicas y trifásicas sirven para diferentes disposiciones de red.
- Verificar las condiciones ambientales.La temperatura ambiente, la altitud, la humedad, el polvo, la sal, la lluvia y la corrosión pueden influir en el diseño requerido.
- Revisar los requisitos de aislamiento.La exposición a los rayos y las características de la red hacen que la coordinación del aislamiento sea particularmente importante para los sistemas aéreos.
- Confirmar protección.La disposición de fusibles, protección contra sobretensiones, puesta a tierra, equipos de conmutación y otros accesorios deben coordinarse con el esquema de protección de la red.
- Verificar carga mecánica.El peso combinado y la disposición de instalación deben ser compatibles con el poste y los accesorios de soporte.
- Solicite la documentación de prueba completa.Los informes de pruebas de rutina, la información de la placa de identificación, los dibujos, los certificados y otros documentos deben acordarse antes de la producción.
¿Qué factores de instalación afectan el rendimiento?
La instalación adecuada es esencial porque incluso un transformador correctamente diseñado puede experimentar problemas operativos si la estructura de soporte, las conexiones eléctricas, la conexión a tierra o el sistema de protección son inadecuados.
| Área de instalación | Consideración importante |
|---|---|
| Soporte estructural | Resistencia del poste, accesorios de montaje, peso del transformador, carga de viento y estabilidad mecánica. |
| Toma de tierra | Disposiciones correctas de conexión a tierra de acuerdo con el código eléctrico local y las especificaciones de la empresa de servicios públicos. |
| Protección contra sobretensiones | Coordinación adecuada para la exposición a rayos y sobretensiones transitorias |
| Autorización | Mantenga las distancias eléctricas requeridas y las distancias de trabajo seguras. |
| Ambiente | Tenga en cuenta la temperatura, la humedad, la contaminación, la sal costera, el polvo y la altitud. |
¿Cómo se puede mejorar la confiabilidad y la vida útil?
El mantenimiento preventivo debe basarse en las instrucciones del fabricante, los procedimientos de servicios públicos, el entorno operativo y las regulaciones aplicables. El objetivo es identificar los problemas en desarrollo antes de que se conviertan en fallas o interrupciones no planificadas.
- Inspeccione el exterior del transformador en busca de corrosión, daños físicos, fugas de aceite o condiciones anormales.
- Verifique los casquillos, las conexiones, los accesorios de montaje y las disposiciones de conexión a tierra durante las inspecciones programadas.
- Monitorear la carga y temperatura cuando sea apropiado para la instalación.
- Mantener la protección contra sobretensiones y los equipos de distribución asociados de acuerdo con el plan de protección.
- Utilice procedimientos apropiados de inspección y prueba del aceite del transformador cuando corresponda.
- Mantenga accesibles los informes de prueba, registros de mantenimiento, información de placas de identificación y datos de piezas de repuesto durante todo el ciclo de vida del equipo.
Los requisitos de mantenimiento varían significativamente entre los diseños de transformadores y los entornos operativos. Una instalación costera, por ejemplo, puede requerir mayor atención a la protección contra la corrosión que una instalación tierra adentro con baja exposición ambiental.
¿Qué errores de compra comunes se deben evitar?
Error 1: centrarse sólo en el precio
Es posible que un precio de compra más bajo no represente un costo total del proyecto más bajo. Las pérdidas, el transporte, la instalación, el mantenimiento, los repuestos, el tiempo de inactividad y los requisitos de reemplazo pueden afectar el costo a largo plazo.
Error 2: ignorar los estándares locales
Un transformador diseñado para un mercado puede requerir cambios para las especificaciones de otra empresa de servicios públicos. Los estándares, pruebas, accesorios, niveles de aislamiento y documentación deben confirmarse antes de realizar el pedido.
Error 3: subestimar las cargas futuras
Seleccionar la capacidad estrictamente de acuerdo con el consumo actual puede crear limitaciones cuando una instalación se expande o se conectan consumidores adicionales.
Error 4: Tratar la protección como una ocurrencia de último momento
El transformador debe considerarse junto con la protección aguas arriba y aguas abajo, la protección contra sobretensiones, la puesta a tierra y los dispositivos de conmutación.
Preguntas frecuentes
¿Qué significa 33 kV en un transformador montado en poste?
33kV generalmente se refiere a la clase de tensión primaria nominal del transformador y a la red de media tensión a la que está conectado. Las clasificaciones reales del equipo también deben tener en cuenta el voltaje máximo aplicable del sistema y los requisitos de aislamiento.
¿Se puede utilizar un transformador montado en poste de 33 kV para distribución de energía residencial?
Sí. Los transformadores de distribución montados en postes se utilizan comúnmente en redes de distribución residencial donde la infraestructura aérea es apropiada. La capacidad del transformador y el voltaje secundario deben coincidir con el diseño de distribución local.
¿Un transformador de 33kV es siempre trifásico?
Los transformadores montados en postes de 33 kV se pueden diseñar para aplicaciones monofásicas o trifásicas. La configuración requerida depende de la red y la carga conectada.
¿Qué voltaje secundario puede proporcionar un transformador de 33 kV?
El voltaje secundario es específico del proyecto. Los niveles de distribución comunes incluyen sistemas trifásicos de 400 V o 415 V y otras disposiciones de bajo voltaje, pero el valor final debe confirmarse con la especificación de la red local.
¿Qué estándar se asocia comúnmente con los transformadores de distribución?
IEC 60076 se utiliza ampliamente como referencia para los requisitos y pruebas de transformadores de potencia. Dependiendo del mercado de destino, también pueden aplicarse IEEE, ANSI, estándares nacionales o especificaciones específicas de servicios públicos.
¿Cómo se debe seleccionar la capacidad del transformador?
La capacidad debe determinarse a partir de la carga esperada, la demanda máxima, la diversidad, la expansión futura, las condiciones ambientales, los requisitos de voltaje y los criterios de carga de la empresa de servicios públicos. Simplemente elegir la calificación más alta disponible no es necesariamente apropiado.
¿Por qué es útil la instalación de postes para proyectos de distribución?
La instalación en poste puede integrar el transformador directamente a una red de distribución aérea y al mismo tiempo reducir la necesidad de espacio para transformadores a nivel del suelo. Es especialmente relevante cuando las líneas aéreas ya forman parte de la infraestructura de distribución.
Conclusión
A Transformador montado en poste de 33 kVjuega un papel importante en la conversión de electricidad de media tensión en energía de distribución utilizable para redes aéreas. Su configuración elevada compacta puede adaptarse bien a electrificación rural, instalaciones agrícolas, redes residenciales, distribución comercial, proyectos de infraestructura y aplicaciones industriales seleccionadas.
La decisión de compra más importante no es simplemente elegir un transformador con la etiqueta "33kV". Los compradores deben evaluar las especificaciones eléctricas completas, incluida la capacidad, el voltaje secundario, la fase, la frecuencia, el nivel de aislamiento, la impedancia, el método de enfriamiento, el rango de tomas, el sistema de protección, el entorno de instalación, los estándares aplicables, las pruebas, la documentación y los requisitos mecánicos.
Para los propietarios y distribuidores de proyectos, trabajar con un fabricante experimentado puede simplificar la confirmación y personalización de las especificaciones.Yueqing Sarah Electric Co., Ltd. puede respaldar discusiones de proyectos que involucran requisitos de transformadores de distribución, especificaciones técnicas, condiciones de aplicación y configuraciones personalizadas.
¿Busca una solución de transformador de 33kV para su proyecto de distribución? Comparta su relación de voltaje, capacidad, fase, frecuencia, entorno de instalación y estándar aplicable con Yueqing Sarah Electric Co., Ltd. para analizar una configuración adecuada. Por favorcontáctanospara consultas técnicas y requisitos de transformadores específicos del proyecto.
Noticias relacionadas
- ¿Cómo puede un transformador de potencia de 20 kV ofrecer energía industrial confiable y eficiente?

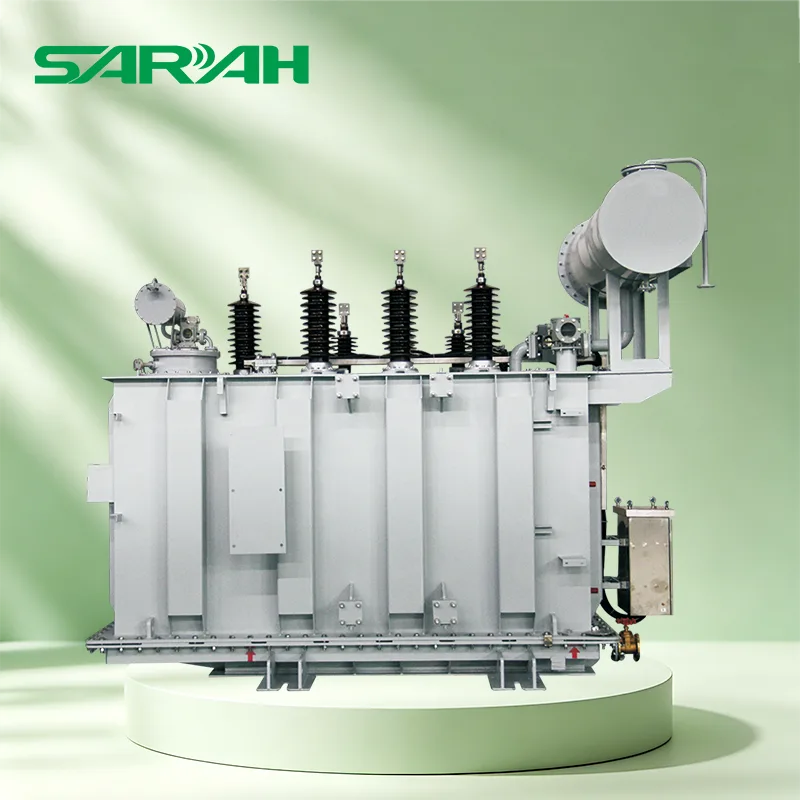

- ¿Cómo proporciona un transformador de potencia de 145 kV energía de alto voltaje confiable?
