Fabricante profesional de aisladores de China

Sarah Electric es un fabricante y proveedor confiable y avanzado de aisladores, que ofrece una amplia gama de tipos y aplicaciones. Nuestros aisladores están diseñados para resistir eficazmente fuerzas mecánicas dentro de sistemas de energía y al mismo tiempo prevenir fugas de corriente, lo que los convierte en la opción recomendada para líneas de transmisión aéreas, sistemas de distribución de media tensión y proyectos de aparamenta de alta tensión.

¿Cuáles son las funciones principales de un aislante?

1. Aislamiento eléctrico

Los aisladores sirven para evitar que la corriente de alto voltaje se filtre a lo largo de las estructuras de soporte o torres hacia el suelo, protegiendo así al personal, los equipos y las propias líneas eléctricas.

2. Soporte Mecánico

Proporcionan soporte para conductores, cables de transformadores o equipos de conmutación, soportando el peso de los conductores así como las cargas impuestas por el viento, el hielo y la nieve.

3. Prevención de descargas eléctricas y fugas

En ambientes caracterizados por humedad, lluvia, nieve o contaminación, los aisladores mantienen la seguridad de la línea y mitigan los riesgos de arcos eléctricos y cortocircuitos.

¿Cómo se clasifican los aisladores?

1. Clasificación por Material

▷ Aislador de porcelana

Fabricado mediante sinterización de cerámica de grado eléctrico. Este tipo de aislante cuenta con la historia más larga; Ofrece una excelente resistencia a los rayos UV, alta dureza y una resistencia superior al envejecimiento, aunque es relativamente pesado y quebradizo.

▷ Aislante de Vidrio

Fabricado en vidrio templado. Su característica más distintiva es que si su integridad aislante se ve comprometida, la cubierta de vidrio se romperá automáticamente, lo que permitirá al personal de inspección detectar fácilmente la falla a simple vista.

▷ Aislador compuesto/polímero

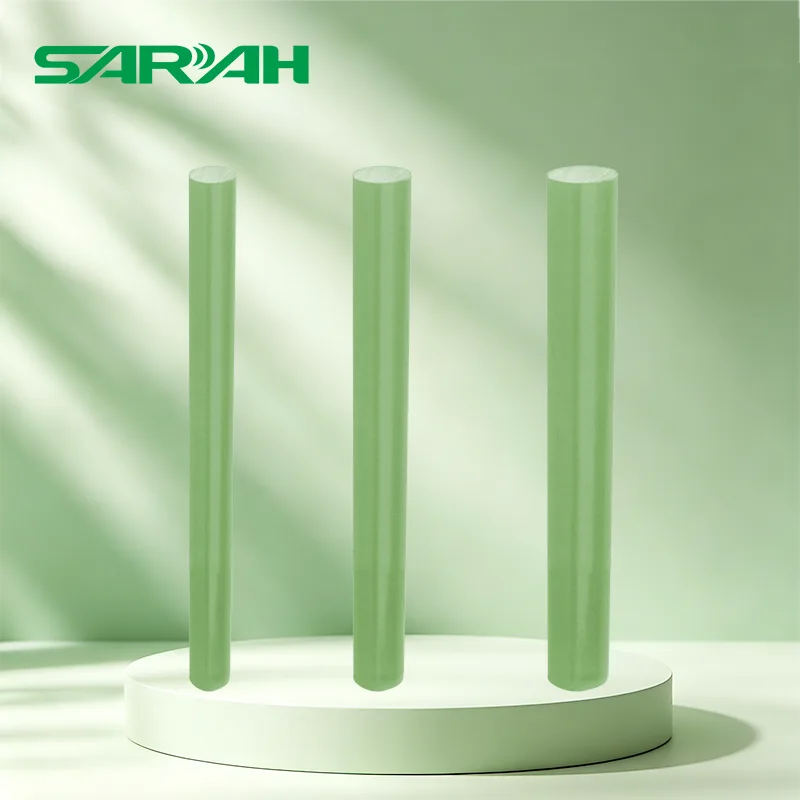

Esta categoría de aisladores presenta una varilla central interna de fibra de vidrio epoxi revestida en una funda exterior de cobertizos de caucho de silicona. Son extremadamente livianos, resistentes a los impactos y no quebradizos; Además, debido a la naturaleza hidrofóbica del caucho de silicona, ofrecen una resistencia superior a las descargas eléctricas de la contaminación, lo que los hace particularmente adecuados para regiones costeras y altamente contaminadas.

2. Clasificación por Aplicación Estructural

▷ Pasador Aislador

Normalmente se utiliza en líneas de distribución de baja o media tensión (por debajo de 35 kV); el conductor está asegurado a la parte superior del aislador, mientras que el aislador está montado verticalmente sobre una cruceta.

▷ Suspensión / Aislador de Cuerdas

Se encuentra más comúnmente en torres de transmisión de alto voltaje (110 kV, 220 kV y superiores); Estas unidades están conectadas en serie para suspender el conductor por encima.

▷ Poste Aislador

Principalmente implementados dentro de subestaciones, o montados en transformadores e interruptores de desconexión, donde sirven como soportes aislantes rígidos para equipos de subestaciones.

Ventajas del producto

1. Alta resistencia del aislamiento eléctrico

Función: Bloquea las fugas de corriente de alto voltaje y evita que la corriente fluya a lo largo de los postes de soporte, los equipos o el suelo.

Valor de aplicación: Protege al personal, los equipos y todo el sistema eléctrico, evitando así descargas eléctricas o accidentes por cortocircuito.

2. Excelente resistencia mecánica

Función: Soporta conductores, cables de transformadores y aparamenta, y al mismo tiempo resiste fuerzas externas como cargas de viento, hielo y nieve.

Valor de aplicación: Garantiza el funcionamiento estable a largo plazo de líneas aéreas y equipos montados en postes, reduciendo así el riesgo de accidentes.

3. Resistencia a la intemperie y capacidad antienvejecimiento

Función: Resiste la exposición a la lluvia, la nieve, la humedad, la radiación ultravioleta, los contaminantes ambientales y las fluctuaciones de temperatura.

Valor de aplicación: Prolonga la vida útil del equipo y reduce los costos de mantenimiento, así como el riesgo de cortes de energía.

4. Prevención de descargas eléctricas y fugas

Función: Evita que los arcos eléctricos se produzcan a lo largo de la superficie del aislador, especialmente en ambientes húmedos o muy contaminados.

Valor de aplicación: Mejora la confiabilidad de la línea; especialmente adecuado para su uso durante temporadas de lluvias, en regiones de alta humedad o en ambientes industrialmente contaminados.

5. Mantenimiento sencillo y bajos costes operativos

Función: Presenta una estructura estable y duradera que es resistente al agrietamiento o al desgaste.

Valor de aplicación: Reduce la frecuencia de limpieza e inspección, reduciendo así los costos de mantenimiento a largo plazo.

6. Alto nivel de seguridad

Función: Proporciona aislamiento eléctrico confiable en ambientes de alto voltaje, evitando descargas eléctricas accidentales y daños al equipo.

Valor de aplicación: Resguarda el sistema eléctrico y la seguridad del personal, sirviendo como base para la operación confiable de los sistemas de distribución.

7. Adaptabilidad a diversos entornos y métodos de instalación

Función: Adecuado para una amplia gama de aplicaciones, incluidas líneas aéreas, transformadores montados en postes, aparamenta de alto voltaje, parques industriales y regiones costeras.

Valor de aplicación: Ofrece aplicabilidad flexible en varias redes de distribución de energía, mejorando así la adaptabilidad y seguridad general del sistema.

¿Cómo seleccionar el aislante adecuado?

Paso 1: evaluar los requisitos de voltaje eléctrico

Tensión nominal: Seleccione según el voltaje de la línea (por ejemplo, 11 kV, 33 kV, 132 kV). Cuanto mayor sea el voltaje, mayor será la altura requerida del aislador o la cantidad de unidades requeridas en una cadena.

Carga mecánica: Calcule el peso del conductor, la distancia entre dos postes y la velocidad máxima del viento local y el espesor de acumulación de hielo/nieve.

Conclusión de la selección: Para redes de distribución estándar, una clasificación de 70 kN suele ser suficiente; sin embargo, para torres de transmisión que implican tramos largos, cruces de ríos o zonas de formación de hielo intenso, es obligatorio actualizarlas a productos de alta resistencia con capacidad de 120 kN, 160 kN o incluso 210 kN.

Paso 2: Evaluar el entorno geográfico y climático

El medio ambiente es el factor decisivo a la hora de elegir entre aisladores porcelánicos y composites:

Opción A: priorizar los aisladores compuestos

Escenarios aplicables: Regiones costeras con niebla salada, áreas con fuerte contaminación industrial, zonas sísmicas y regiones tropicales propensas a fuertes lluvias y tormentas eléctricas.

Justificación de la selección: La excelente hidrofobicidad y la resistencia a la contaminación súbita permiten un funcionamiento sin mantenimiento, mientras que la resistencia del material garantiza que sea irrompible.

Opción B: Priorizar los aisladores de porcelana

Escenarios aplicables: Regiones con climas templados y estables, áreas con niveles de radiación UV extremadamente altos, lugares con una larga tradición local de uso de porcelana o proyectos donde las licitaciones de servicios públicos del gobierno especifican explícitamente aisladores de porcelana.

Justificación de la selección: Al ser un material inorgánico, ofrece una vida útil extremadamente larga sin prácticamente efectos de envejecimiento, además de poseer una rigidez mecánica excepcional.

Paso 3: evaluar el nivel de contaminación ambiental

Evaluación Ambiental: Según la norma IEC 60815, la contaminación ambiental se clasifica en cuatro niveles, que van desde la Clase I a la Clase IV.

Conclusión de la selección:

Áreas limpias: Las distancias de fuga estándar (por ejemplo, 20 mm/kV o 25 mm/kV) son generalmente suficientes.

Áreas costeras, desérticas o industriales (Clase III o IV): Se deben seleccionar aisladores con distancias de fuga extendidas (por ejemplo, 31 mm/kV o más).

Paso 4: Verificar las normas y certificaciones internacionales

Confirme si los estándares requeridos son IEC, ANSI o BS. Sarah Electric puede suministrar productos que cumplan con cualquiera de estos estándares según sea necesario.

Además, podemos proporcionar informes de pruebas de tipo emitidos por laboratorios externos autorizados.
