¿Cómo proporciona un transformador de potencia de 145 kV energía de alto voltaje confiable?

Tabla de contenido

1. Comprender la función de un transformador de potencia de 145 kV
2. ¿Cómo funciona un transformador de potencia de 145 kV?
3. ¿Cuáles son los componentes principales?
4. ¿Por qué es importante la transformación confiable de 145 kV?
5. ¿Dónde se utilizan los transformadores de potencia de 145 kV?
6. ¿Qué deben considerar los compradores antes de realizar el pedido?
7. ¿Cómo se puede mejorar el rendimiento del transformador?
8. ¿Qué mantenimiento requiere un transformador de 145 KV?
9. ¿Qué problemas pueden afectar la confiabilidad del transformador?
10. ¿Cómo puede un proveedor confiable de transformadores respaldar su proyecto?
11. Preguntas frecuentes
12. Conclusión

1. Comprender la función de un transformador de potencia de 145 kV

Las redes eléctricas modernas dependen de la transmisión de alto voltaje para transportar energía eléctrica a largas distancias con pérdidas controladas. Dentro de estas redes, los transformadores de potencia desempeñan una de las funciones más importantes: cambian los niveles de voltaje para que los equipos eléctricos puedan transmitir, distribuir y, en última instancia, consumir la electricidad.

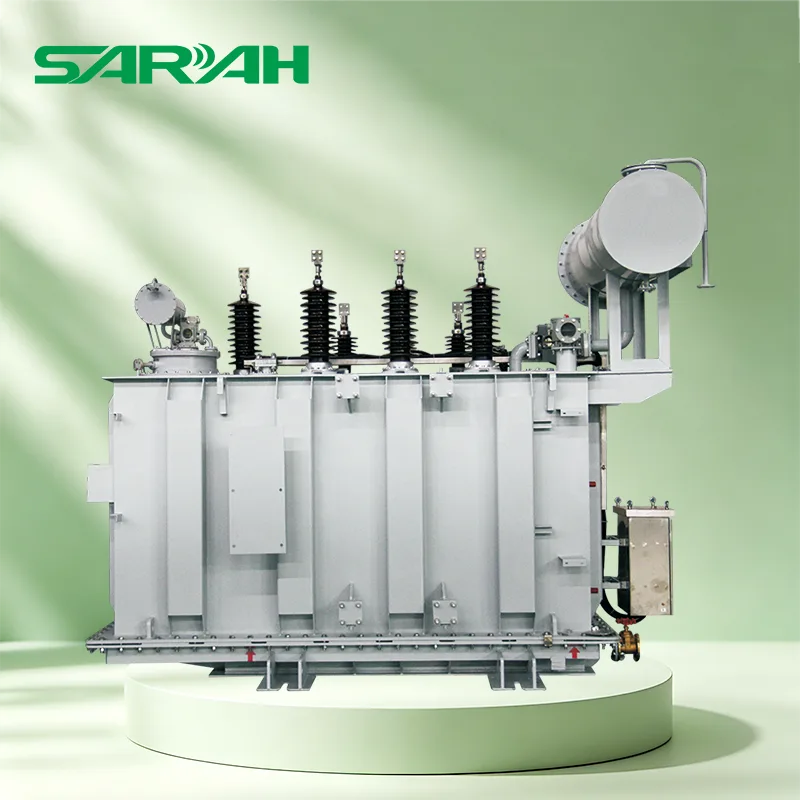

A Transformador de potencia de 145KVestá diseñado para aplicaciones de alto voltaje donde el equipo debe proporcionar aislamiento, rendimiento térmico, resistencia mecánica y estabilidad eléctrica confiables. La designación de 145 kV se asocia comúnmente con la clase de voltaje máximo del sistema del equipo transformador en lugar de simplemente indicar que el transformador opera continuamente a exactamente 145 kV.

Para subestaciones, instalaciones de energía renovable, plantas industriales y redes de servicios públicos, la confiabilidad del transformador afecta directamente la disponibilidad de energía. Una especificación inadecuada del transformador puede provocar pérdidas excesivas, sobrecalentamiento, estrés en el aislamiento, paradas inesperadas o mantenimiento costoso.

2. ¿Cómo funciona un transformador de potencia de 145 kV?

El principio de funcionamiento se basa en la inducción electromagnética. Cuando la corriente alterna fluye a través del devanado primario, produce un flujo magnético cambiante dentro del núcleo del transformador. Este campo magnético cambiante induce un voltaje en el devanado secundario.

La relación entre los voltajes primario y secundario está determinada en gran medida por la relación de vueltas de los devanados. Al seleccionar una relación de transformación adecuada, el transformador puede aumentar o disminuir el voltaje según los requisitos del sistema de transmisión o distribución.

Por ejemplo, la energía eléctrica generada a un voltaje más bajo puede incrementarse para su transmisión. En una subestación receptora, otro transformador puede reducir la tensión a un nivel adecuado para la distribución regional o el consumo industrial.

3. ¿Cuáles son los componentes principales?

El rendimiento del transformador de alto voltaje depende de la interacción de numerosos componentes. Cada pieza debe estar diseñada adecuadamente para las condiciones eléctricas y ambientales de la instalación.

• Núcleo magnético:Proporciona el camino para el flujo magnético y está diseñado para minimizar las pérdidas del núcleo.
• Devanados:Transfiere energía eléctrica mediante inducción electromagnética y debe resistir tensiones eléctricas, térmicas y mecánicas.
• Tanque transformador:Protege los componentes activos y contiene aceite aislante en diseños sumergidos en aceite.
• Sistema de aislamiento:Separa los componentes energizados y admite un funcionamiento confiable a alto voltaje.
• Sistema de refrigeración:Elimina el calor generado por las pérdidas del devanado y del núcleo.
• Bujes:Proporcione conexiones aisladas entre los devanados internos y los conductores externos.
• Cambiador de grifo:Permite el ajuste de voltaje dentro del rango operativo diseñado.
• Dispositivos de protección:Ayude a detectar condiciones anormales como cambios de presión, aumento de temperatura o fallas internas.
• Equipo de monitoreo:Proporciona información sobre la temperatura, el estado del aceite, la carga y otros parámetros operativos.

La configuración exacta depende de la capacidad nominal, la relación de voltaje, el método de enfriamiento, los requisitos de aislamiento, el entorno de instalación y los estándares técnicos aplicables.

4. ¿Por qué es importante la transformación confiable de 145 KV?

Las subestaciones de alta tensión suelen servir como puntos estratégicos en una red eléctrica. Por lo tanto, la falla del transformador puede afectar no solo a una pieza del equipo sino potencialmente a todo un proceso industrial, una instalación de generación o un suministro de energía regional.

La confiabilidad comienza con un diseño eléctrico correcto. Sin embargo, el diseño eléctrico por sí solo no es suficiente. La gestión térmica, la coordinación del aislamiento, la construcción mecánica, la calidad de fabricación, el transporte, la puesta en servicio y el mantenimiento influyen en la vida útil.

5. ¿Dónde se utilizan los transformadores de potencia de 145 kV?

Los transformadores de clase 145KV se pueden encontrar en una amplia gama de proyectos de infraestructura eléctrica. Su aplicación depende del voltaje de la red, la capacidad de potencia, la configuración del transformador y las especificaciones del proyecto.

• Subestaciones eléctricas de transmisión y recepción.
• Redes eléctricas a escala de servicios públicos
• Sistemas de captación de energía renovable y conexión a red.
• Grandes instalaciones de fabricación industrial.
• Plantas mineras y de procesamiento pesado
• Instalaciones de generación de energía
• Infraestructura regional de distribución de electricidad.
• Proyectos de infraestructura que requieren interconexión de alta tensión

Los proyectos de energía renovable pueden ser particularmente exigentes porque la carga del transformador puede variar significativamente según las condiciones de generación. Por lo tanto, son esenciales una planificación de capacidad y un diseño térmico adecuados.

6. ¿Qué deben considerar los compradores antes de realizar el pedido?

La compra de un transformador de potencia de 145 KV debe comenzar con el sistema eléctrico y no con el catálogo de productos. Un transformador que parece adecuado basándose únicamente en el voltaje puede no satisfacer los requisitos reales de carga, ambientales, de protección o de instalación del proyecto.

Los compradores también deben evaluar la capacidad de fabricación de la fábrica, los procedimientos de prueba, la documentación, la experiencia de entrega, el soporte posventa, la disponibilidad de repuestos y la capacidad del proveedor para proporcionar configuraciones personalizadas.

7. ¿Cómo se puede mejorar el rendimiento del transformador?

El rendimiento a largo plazo depende de mantener las tensiones eléctricas, térmicas y mecánicas dentro de los límites operativos previstos. Varias medidas prácticas pueden ayudar.

1. Optimice la capacidad del transformador:Evite el funcionamiento persistente cerca de la carga nominal máxima a menos que el diseño lo permita específicamente.
2. Gestionar la temperatura de funcionamiento:El enfriamiento efectivo ayuda a controlar las temperaturas del devanado y del aceite.
3. Supervisar el estado del aislamiento:La degradación del aislamiento puede convertirse en un problema importante de confiabilidad en los equipos de alto voltaje.
4. Controlar la humedad:La humedad puede afectar negativamente el rendimiento del aislamiento y debe gestionarse con cuidado.
5. Utilice protección adecuada:Los relés de protección y los dispositivos de monitoreo deben coordinarse con el sistema general de la subestación.
6. Mantenga registros precisos:Las tendencias operativas pueden ayudar a identificar el deterioro gradual antes de que se convierta en una falla grave.

8. ¿Qué mantenimiento requiere un transformador de 145 kV?

Los requisitos de mantenimiento dependen del diseño del transformador, las condiciones de operación, las recomendaciones del fabricante y las regulaciones aplicables. Un programa de mantenimiento estructurado debe combinar inspecciones de rutina con pruebas basadas en la condición, cuando corresponda.

• Inspección visual del tanque, casquillos, conexiones y accesorios.
• Inspección de fugas de aceite o condiciones de presión anormales.
• Monitoreo de temperatura y carga
• Pruebas de aceite aislante cuando corresponda
• Pruebas de diagnóstico eléctrico según el programa de mantenimiento.
• Inspección de equipos de refrigeración.
• Inspección y controles funcionales de dispositivos de protección.
• Inspección y mantenimiento del cambiador de tomas cuando corresponda.
• Revisión de datos históricos de operación y prueba.

Uno de los mayores errores es tratar el mantenimiento únicamente como una actividad de emergencia. La evaluación periódica de la condición permite a los operadores identificar tendencias anormales antes de que se conviertan en fallas importantes del equipo.

9. ¿Qué problemas pueden afectar la confiabilidad del transformador?

Los transformadores de alto voltaje operan bajo importantes tensiones eléctricas y térmicas. Las preocupaciones comunes sobre la confiabilidad incluyen el deterioro del aislamiento, el sobrecalentamiento, la carga excesiva, las fugas de aceite, los problemas del sistema de enfriamiento, los daños mecánicos y las condiciones de operación anormales.

10. ¿Cómo puede un proveedor confiable de transformadores respaldar su proyecto?

Seleccionar un proveedor de transformadores es una decisión tanto técnica como comercial. Un fabricante capaz debería poder comprender la aplicación completa en lugar de ofrecer un producto genérico basado únicamente en el voltaje solicitado.

Yueqing Sarah Electric Co., Ltd.puede ser considerado como un socio proveedor para proyectos que requieren soluciones de transformadores de potencia y equipos eléctricos relacionados. Al evaluar a un fabricante, los clientes deben prestar atención a la comunicación de ingeniería, la configuración del producto, los procesos de fabricación, la capacidad de prueba, la documentación técnica, la coordinación de entregas y el servicio posventa.

Estas preguntas pueden reducir el riesgo de adquisición y ayudar a garantizar que el transformador seleccionado sea compatible con el entorno operativo real en lugar de simplemente coincidir con un número de voltaje en una cotización.

11. Preguntas frecuentes

¿Qué significa 145KV en un transformador de potencia?

145 KV generalmente se refiere a la clase de voltaje asociada con el equipo del transformador. Las tensiones nominales de funcionamiento exactas y los niveles de aislamiento dependen del diseño técnico del transformador y de los requisitos del sistema eléctrico.

¿Se puede personalizar un transformador de 145KV?

Sí. Las configuraciones de transformadores se pueden diseñar en función de requisitos específicos del proyecto, como capacidad nominal, relación de voltaje, frecuencia, disposición de enfriamiento, requisitos de cambio de tomas, niveles de aislamiento, condiciones ambientales y configuración de accesorios.

¿Por qué es importante la refrigeración de un transformador de alto voltaje?

Las pérdidas eléctricas generan calor durante el funcionamiento del transformador. Si el calor no se elimina eficazmente, las temperaturas pueden aumentar y acelerar el envejecimiento del aislamiento. Una disposición de enfriamiento adecuada ayuda a mantener las temperaturas de funcionamiento dentro del rango previsto.

¿Qué información se debe proporcionar al solicitar una cotización?

Lo ideal es que los clientes proporcionen la potencia nominal requerida, los voltajes primario y secundario, la frecuencia, la configuración de fases, el entorno de instalación, el rango de derivación requerido, los requisitos de refrigeración, los estándares aplicables y cualquier especificación técnica específica del proyecto.

¿Cómo se puede prolongar la vida útil del transformador?

Una carga adecuada, una refrigeración eficaz, un buen estado de aislamiento, un control de la humedad, una inspección periódica, un mantenimiento oportuno y un seguimiento continuo pueden contribuir a un funcionamiento fiable a largo plazo.

¿Es la capacidad del transformador el único factor de selección importante?

No. También se deben considerar la relación de voltaje, la coordinación del aislamiento, la refrigeración, la impedancia, las condiciones ambientales, los requisitos de protección, las funciones de cambio de tomas, las restricciones de instalación, las normas aplicables y los requisitos de servicio a largo plazo.

12. Conclusión

A Transformador de potencia de 145KVDesempeña un papel esencial en la infraestructura eléctrica de alto voltaje al permitir una transformación de voltaje eficiente y una transmisión de energía confiable. Su rendimiento depende de mucho más que la clase de tensión nominal. El diseño del núcleo, la construcción del devanado, el aislamiento, la refrigeración, la protección, el monitoreo, la instalación y el mantenimiento contribuyen a un funcionamiento confiable.

Para compradores e ingenieros de proyectos, el enfoque más eficaz es definir todos los requisitos eléctricos y ambientales antes de seleccionar el equipo. Una especificación técnica detallada puede reducir los problemas de compatibilidad, mejorar la precisión de las adquisiciones y respaldar un mejor rendimiento operativo a largo plazo.

Si está planificando una subestación de alto voltaje, un sistema de energía industrial, una conexión a la red u otro proyecto de infraestructura eléctrica, trabajar directamente con un fabricante experimentado puede hacer que el proceso de especificación y adquisición sea más eficiente.
