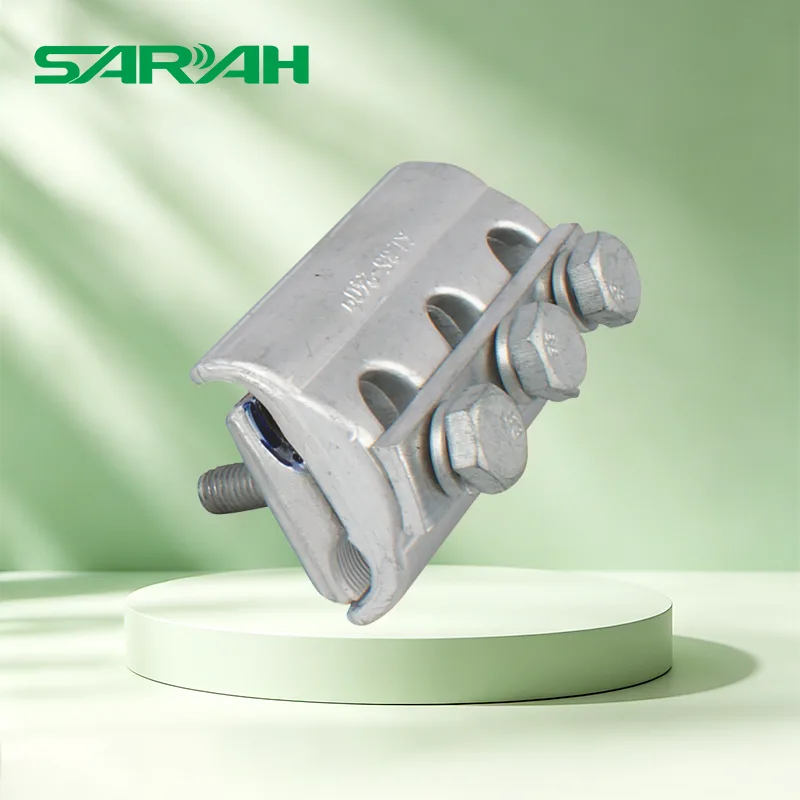

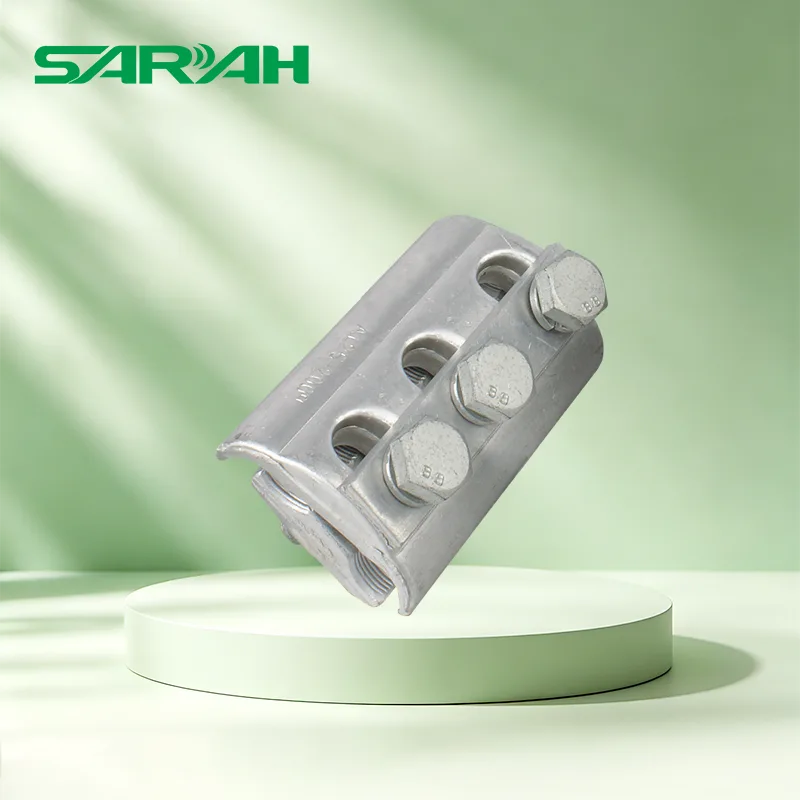

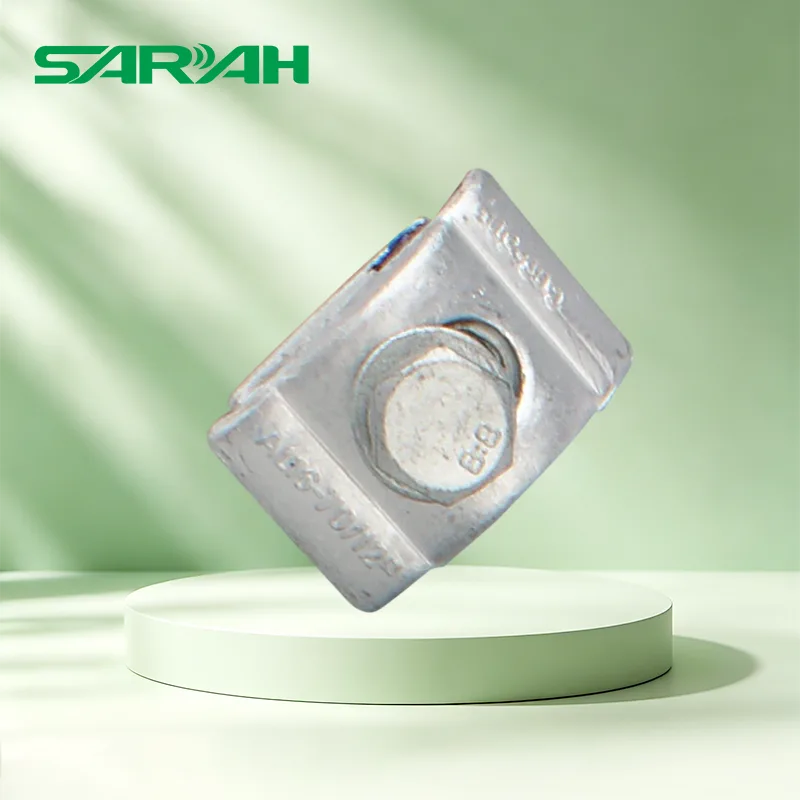

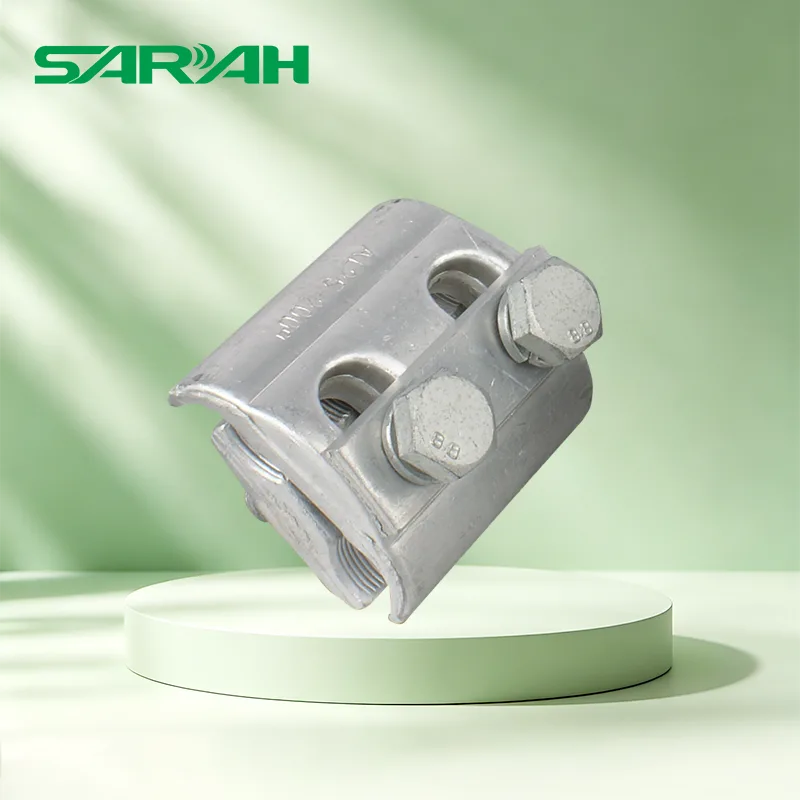

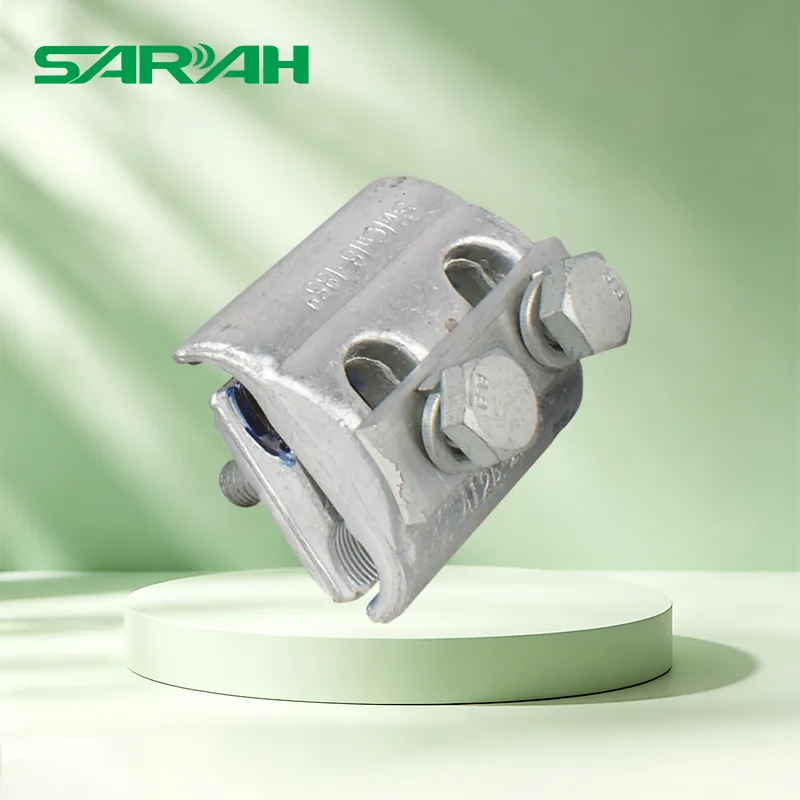

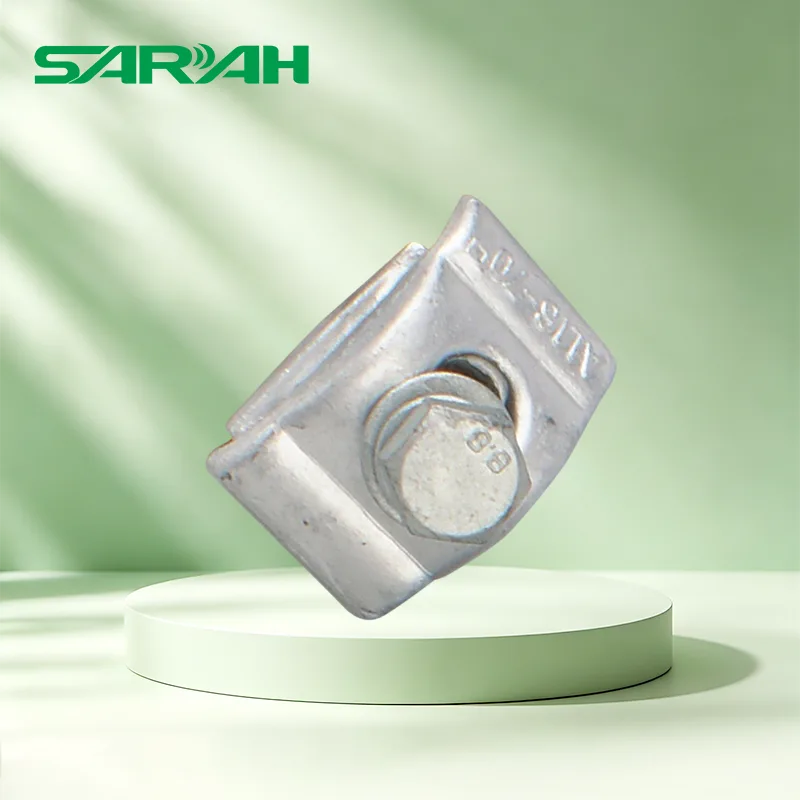

Abrazadera de ranura paralela de aluminio
SARAH Electric es el proveedor profesional de abrazaderas de ranura paralela de aluminio (serie CAPG-C), el producto tiene un proceso de forjado de aluminio de alta resistencia, un diseño compatible con cobre y aluminio y un método de instalación sencillo. Se ha convertido en la opción preferida para conectar cables de cobre y aluminio en sistemas eléctricos. Ya sean líneas eléctricas de alta carga o líneas de comunicación en ambientes exteriores hostiles, las abrazaderas de la serie CAPG-C pueden proporcionar un rendimiento de conexión estable y poseer seguridad y eficiencia de ingeniería.
Esta es una abrazadera de ranura paralela de aluminio producida por SARAH Electric, con el número de modelo serie CAPG-C. Cuando necesite realizar la conexión en paralelo de conductores de cobre y aluminio en el sistema eléctrico, puede elegir nuestros productos en rollo con descuento. Utilizando el proceso de forjado de aleación de aluminio de alta resistencia, garantiza un excelente rendimiento de conexión eléctrica y resistencia mecánica incluso en entornos exteriores hostiles y de alta carga.
Es adecuado para la conexión en paralelo entre conductores de cobre (CU) y conductores de aluminio (AL). El producto se fabrica mediante un proceso de forjado de aleación de aluminio de alta resistencia y su superficie ha sido tratada para resistir la corrosión. Presenta una excelente conductividad eléctrica, resistencia a la corrosión y resistencia mecánica, y se usa ampliamente en conexiones de líneas aéreas en campos como la energía, las comunicaciones y el transporte ferroviario.
Especificaciones del producto y conductores aplicables
|
Modelo |
Sección transversal del conductor aplicable (mm²) |
Especificaciones de pernos |
|
CAPG-C1 |
CU 6–50, AL 16–70 |
3×M10 |
|
CAPG-C2 |
CU 10–95, AL 25–150 |
3×M10 |
|
CAPG-C3 |
CU 25–185, AL 35–200 |
3×M10 |
|
CAPG-C4 |
CU 35–240, AL 35–300 |
3×M10 |
Nota: Todos los modelos adoptan la misma especificación de pernos 3×M10 para garantizar una instalación conveniente y una conexión confiable.
Parámetros técnicos básicos
Abrazadera de ranura paralela de cobre, aluminio y aluminio tipo forja
| Modelo No. |
Sección adecuada de Conductor (m㎡) |
Pernos |
| CAPG-A1 | CU 6-50 AL 16-70 | 1xM8 |
| CAPG-A2 | CU 10-95 AL 25-150 | 1xM8 |
| CAPG-B1 | CU 6-50 AL 16-70 | 2xM10 |
| CAPG-B2 | CU 10-95 AL 25-150 | 2xM10 |
| CAPG-B3 | CU 25-185 AL 35-200 | 2xM10 |
| CAPG-C1 | CU 6-50 AL 16-70 | 3xM10 |
| CAPG-C2 | CU 10-95 AL 25-150 | 3xM10 |
| CAPG-C3 | CU 25-185 AL 35-200 | 3xM10 |
| CAPG-C4 | CU 35-240 AL 35-300 | 3xM10 |
| APG-A1 | AL 16-70 | 1xM8 |
| APG-A2 | AL 16-150 | 1xM8 |
| APG-B1 | AL 16-35 | 2xM10 |
| APG-B2 | AL 16-70 | 2xM10 |
| APG-B3 | AL 16-150 | 2xM10 |
| APG-C1 | AL 16-70 | 3xM10 |
| APG-C2 | AL 16-150 | 3xM10 |
| APG-C3 | AL 25-200 | 3xM10 |
| APG-C4 | AL 35-300 | 3xM10 |
Abrazadera de ranura paralela de aluminio de forma específica
Abrazadera de ranura paralela de aluminio| Modelo No. |
Tipo adecuado de conductor |
| JBT-16-120A | LGJ-16-120 |
| JBT-16-120B | |
| JBT-50-240A | LGJ-50-240 |
| JBT-50-240B | |
| JBT-120-300A | LGJ-120-400 |
| JBT-120-300B | |
| JBT-16-120 | 16-120 |
| JBT-50-240 | 50-240 |
| JB-TL-16-120 | 16-120 |
| JB-TL-50-240 | 50-240 |
Abrazadera de ranura paralela de aluminio serie JB
| Modelo No. |
Sección de conductor adecuada | Dimensiones (mm) | Peso (kg) | ||||
| a | M | L | r | h | |||
| JB-0 | 16-25 | 38 | 10 | 72 | 3.5 | 40 | 0.2 |
| JB-1 | 35-50 | 45 | 12 | 80 | 5 | 45 | 0.4 |
| JB-2 | 70-95 | 52 | 12 | 112 | 7 | 50 | 0.7 |
| JB-3 | 120-150 | 62 | 16 | 140 | 8.9 | 65 | 1.1 |
| JB-4 | 185-240 | 71 | 16 | 142 | 11 | 65 | 1.3 |
Abrazadera de ranura paralela de cobre serie JBT
| Modelo No. |
Sección de conductor adecuada | Dimensiones (mm) | ||||
| a | M | L | r | h | ||
| JBT-0 | 16-25 | 35 | 10 | 55 | 3.5 | 35 |
| JBT-1 | 35-50 | 40 | 10 | 70 | 5 | 35 |
| JBT-2 | 70-95 | 50 | 12 | 100 | 6.5 | 45 |
| JBT-3 | 120-150 | 63 | 12 | 110 | 8.5 | 50 |
| JBT-4 | 185-240 | 6.5 | 12 | 110 | 10.5 | 50 |
Grifo de compresión
| Modelo No. |
Especificación | Pulsando Conexión | |||||
| Director principal | Conductor de grifo | Prensa Moho |
Veces | Longitud | |||
| Diámetro (mm) |
Cruz Sección (m㎡) |
Diámetro (mm) |
Cruz Sección (m㎡) |
||||
| (mm)+1 | |||||||
| CRH11 | 4.8-8.2 | 16-35 | 4.8-8.2 | 16-35 | 0-0 | 2 | 44 |
| CRH21 | 8.3-14.0 | 50-95 | 4.8-9.6 | 16-50 | 1-2 | 3 | 63 |
| CRH22 | 8.3-14.0 | 50-95 | 8.3-14.0 | 50-95 | 1-2 | 3 | 63 |
| CRH31 | 13.0-22.4 | 95-240 | 4.8-11.4 | 16-70 | 3-5 | 3 | 63 |
| CRH32 | 13.0-22.4 | 95-240 | 11.6-16.0 | 70-150 | 3-5 | 3 | 63 |
| CRH41 | 16.2-22.4 | 150-240 | 16.2-22.4 | 150-240 | 3-5 | 4 | 114 |
| CRH51 | 22,4-25,9 | 300-400 | 10,0-14,5 | 70-120 | 3-5 | 3 | 89 |
| CRH52 | 22,4-25,9 | 300-400 | 14,6-18,0 | 120-185 | 3-5 | 3 | 89 |
| CRH53 | 22,4-25,9 | 300-400 | 18,9-22,4 | 185-240 | 3-5 | 4 | 118 |
| CRH54 | 22,4-25,9 | 300-400 | 22,4-25,9 | 300-400 | 3-5 | 4 | 118 |
Ventajas del producto
Abrazadera de ranura paralela de aluminio
El producto se fabrica mediante un proceso de forjado de aleación de aluminio de alta resistencia, lo que garantiza que mantenga una excelente resistencia mecánica y a la corrosión incluso en condiciones de alta carga y en entornos exteriores hostiles.
Cuando necesite conectar cables de cobre y cables de aluminio en paralelo, utilice la abrazadera de ranura paralela de aluminio. Esto puede resolver eficazmente el problema de corrosión electroquímica que se produce al conectar directamente cables de cobre y aluminio.
La especificación unificada de pernos 3 × M10 garantiza una instalación sencilla y una conexión segura.
Aplicación generalizada
La abrazadera de ranura paralela de aluminio es adecuada para la conexión de líneas aéreas en campos como la energía, las comunicaciones y el transporte ferroviario, y cumple con diversos requisitos de ingeniería.
Entrega del producto
Estado del inventario: stock abundante disponible, lo que respalda las compras al por mayor.
Ciclo de entrega: el envío se enviará dentro de 1 a 3 días hábiles después de realizar el pedido.
Método de embalaje: Embalaje en caja de cartón estándar, 100 piezas por caja, lo que garantiza la seguridad del transporte.
Soporte logístico: admite entrega urgente nacional y transporte logístico, y puede proporcionar servicios de embalaje para exportación.
