Varilla central de vidrio ECR para aislador compuesto de alto voltaje

Si usted es un fabricante de aparatos electrónicos o eléctricos y produce pequeños componentes estructurales aislantes, puede elegir las especificaciones de diámetro pequeño Φ16 - Φ18, etc. de SARAH de alta calidad de varilla central de vidrio ECR para aisladores compuestos de alto voltaje. Preste atención a los indicadores relacionados con el aislamiento, como la resistividad del volumen y la difusión del agua, para que el producto pueda proporcionar un aislamiento confiable en un espacio pequeño.

Si tiene algún interés en otras especificaciones, no dude en contactarnos en cualquier momento. ¡Recomendaremos soluciones personalizadas basadas en nuestra propia experiencia!

Especificaciones y apariencia del producto

Especificaciones de dimensiones

SARAH ofrece una variedad de varillas centrales de vidrio ECR para aisladores compuestos de alto voltaje en diferentes diámetros, incluidos Φ16, Φ17, Φ18, Φ24, Φ30, Φ36, Φ80, Φ53, Φ63, Φ68, etc. (Diferentes especificaciones pueden cumplir con los requisitos de tamaño de diferentes escenarios de aplicación. Por ejemplo, de tamaño pequeño Los soportes de aislamiento de componentes electrónicos pueden elegir la especificación de diámetro pequeño, mientras que los componentes de aislamiento de equipos eléctricos de gran tamaño pueden elegir la especificación de diámetro grande).

Características de apariencia

El cuerpo de la varilla es uniformemente verde claro (debido a la coloración natural resultante de la combinación de fibras de vidrio E y resina). La superficie es lisa y plana. La sección transversal es circular. La forma general es recta, con una pequeña tolerancia de diámetro. La longitud se puede personalizar según los requisitos del cliente (la longitud estándar suele ser adecuada para aplicaciones comunes en toda la industria, mientras que la longitud personalizada puede cumplir con escenarios especiales de instalación o procesamiento).

Parámetros de rendimiento

Análisis del rendimiento del aislamiento

La resistividad del volumen permanece ≥ 10¹⁰ Ω·m incluso a 140 ℃ y durante 96 horas, lo que indica que aún puede mantener un excelente rendimiento de barrera de aislamiento eléctrico en condiciones de alta temperatura. Es adecuado para equipos eléctricos en ambientes de alta temperatura.

El voltaje de ruptura de CC es ≥ 50 KV (probado durante 10 minutos). La tensión soportada al impulso del rayo puede alcanzar ≥ 5 veces en condiciones de 100 kV y 10 mm. Puede resistir eficazmente impactos de sobretensión, como rayos, y garantizar el funcionamiento seguro de los equipos eléctricos.

Análisis de propiedades mecánicas

La resistencia a la tracción es ≥ 1690 Mpa, la resistencia a la flexión es ≥ 1100 Mpa y la resistencia a la torsión es ≥ 800 Mpa. La alta resistencia mecánica le permite soportar una fuerza de tracción, un momento de flexión y una fuerza de torsión considerables, y puede usarse como componente estructural aislante para soportar cargas mecánicas.

La resistencia al corte de la capa intermedia es ≥ 50 Mpa, lo que mejora la resistencia al corte de ECR-Glass Core Rod en la estructura en capas, evitando la separación de la capa intermedia; cuando se calienta a 150 ℃, la resistencia a la flexión sigue siendo ≥ 350 Mpa, adaptándose a la tensión mecánica en ambientes de alta temperatura; la prueba de corrosión bajo tensión tiene una duración de ≥ 7200 horas (1 molar/l HNO₃, 67 % de tensión), con una fuerte resistencia a la corrosión química y a la corrosión bajo tensión, y prolonga la vida útil.

Escenarios de aplicación

La varilla central de vidrio ECR para aisladores compuestos de alto voltaje se utiliza para aisladores compuestos de alto voltaje, soportes de aislamiento de transformadores, componentes de aislamiento de accesorios de cables, etc. Con su alta resistencia de aislamiento y rendimiento de resistencia de voltaje, garantiza la seguridad de los procesos de transmisión y transformación de energía.

Como soportes de aislamiento para componentes electrónicos, carcasas de aislamiento para conectores, estructuras de soporte para devanados de aislamiento de motores, etc., el diseño de productos electrónicos y eléctricos que cumplan con los requisitos de miniaturización y alto aislamiento.

Entrega y Cumplimiento

Utilice cajas de embalaje de madera y agregue materiales de amortiguación (como espuma y almohadillas de papel) en el interior para evitar que los cuerpos de las varillas choquen y se dañen durante el transporte, asegurando que los productos se entreguen intactos.

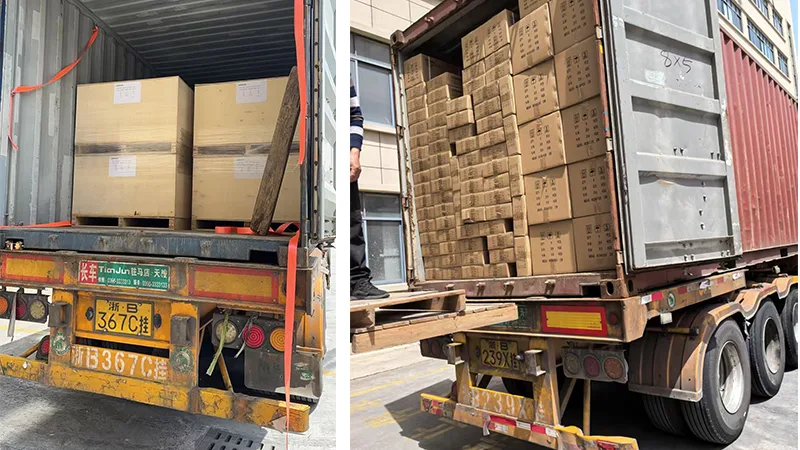

Método de transporte: Apoyamos el transporte por carretera (como el transporte de contenedores, como se muestra en la figura con el método de carga de contenedores, que puede transportar diferentes especificaciones de varillas de vidrio en lotes y cumplir con los requisitos del transporte de carga a larga distancia). También puede elegir métodos de transporte como transporte ferroviario y marítimo según los requisitos del cliente.

Ciclo de entrega: Para productos con especificaciones estándar, se pueden enviar dentro de 3 a 7 días hábiles una vez que el inventario sea suficiente; para especificaciones personalizadas (como longitudes y diámetros especiales), el ciclo de producción es de aproximadamente 15 a 20 días hábiles. El tiempo concreto se determinará según el acuerdo alcanzado tras la confirmación del pedido por ambas partes.

SARAH tiene capacidad de producción a gran escala, con una producción mensual de hasta [X] toneladas (o [X] unidades, dependiendo de la capacidad de producción real).

Ventajas del producto

Hay disponibles múltiples especificaciones de diámetro y la longitud se puede personalizar. Esto permite una satisfacción flexible de los requisitos de tamaño para diversas aplicaciones.

Infusión al vacío: el proceso de refuerzo de resina de extrusión garantiza la estabilidad y consistencia de la calidad del producto.

Embalaje estandarizado + diversos métodos de transporte + ciclo de entrega flexible, respondiendo rápidamente a las demandas de entrega de los clientes.

Servicio postventa

Proporcione el informe de inspección de calidad para la varilla central de vidrio ECR para aisladores compuestos de alto voltaje (incluidas pruebas de terceros o un informe de autoinspección interno), garantizando que el rendimiento del producto cumpla con los requisitos de los parámetros.

De forma gratuita, brindamos a los clientes sugerencias para la selección de productos, consultas sobre el diseño de esquemas de aplicación y asistencia para resolver problemas técnicos encontrados durante el uso de los productos.
