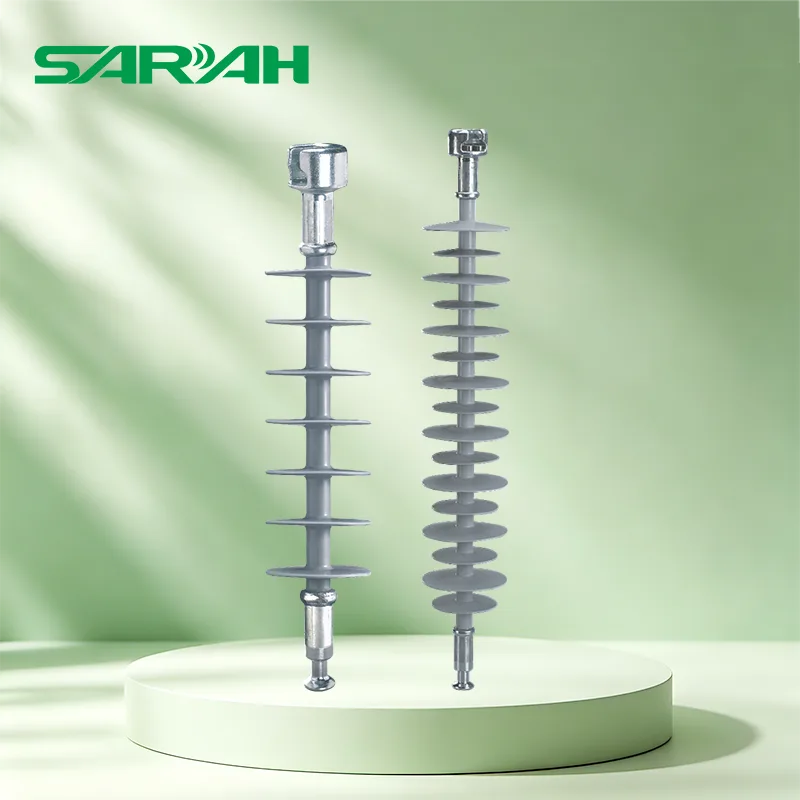

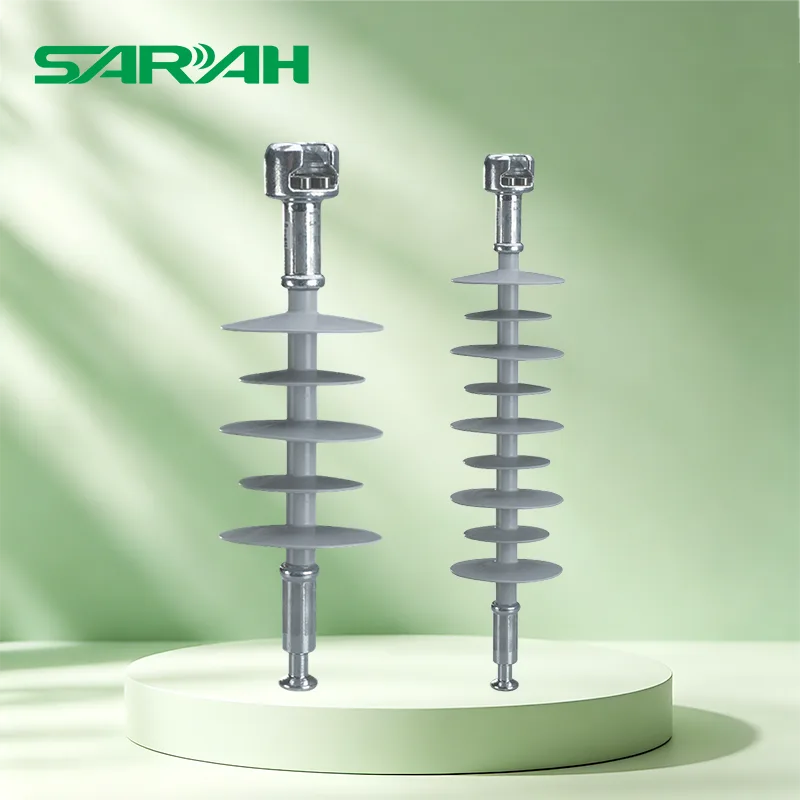

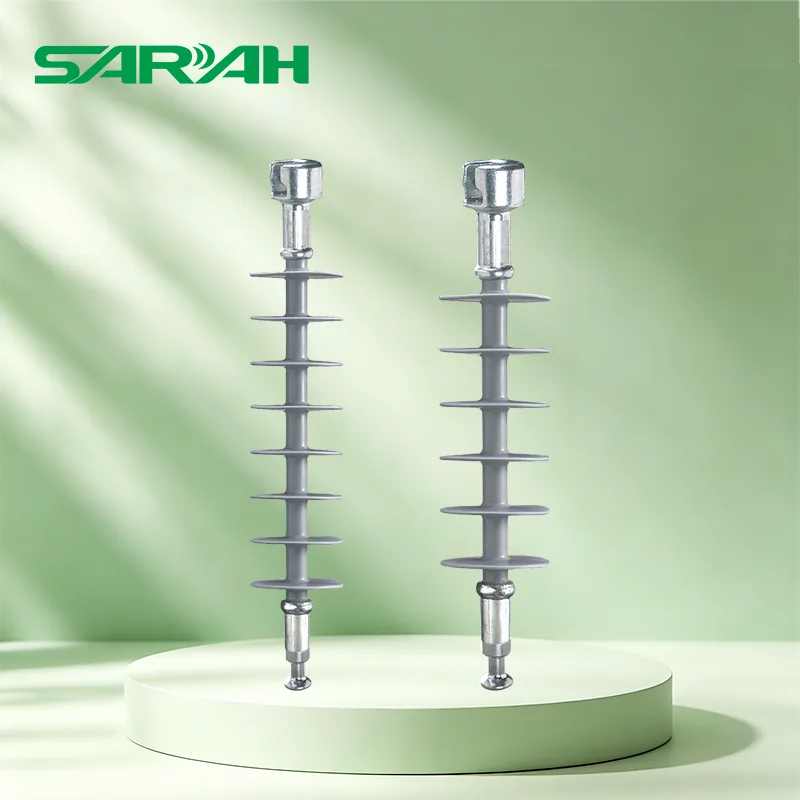

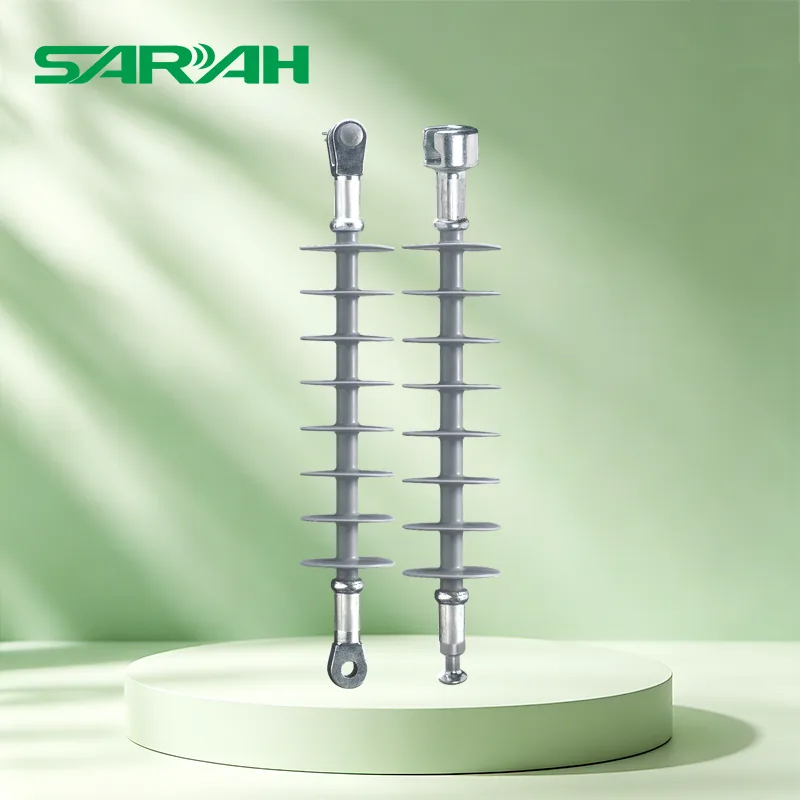

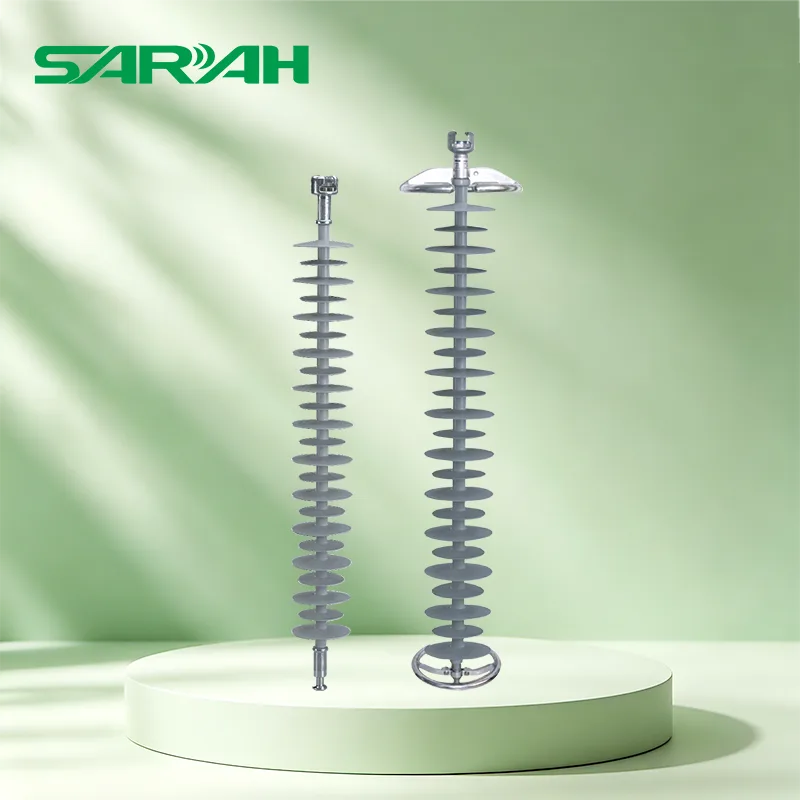

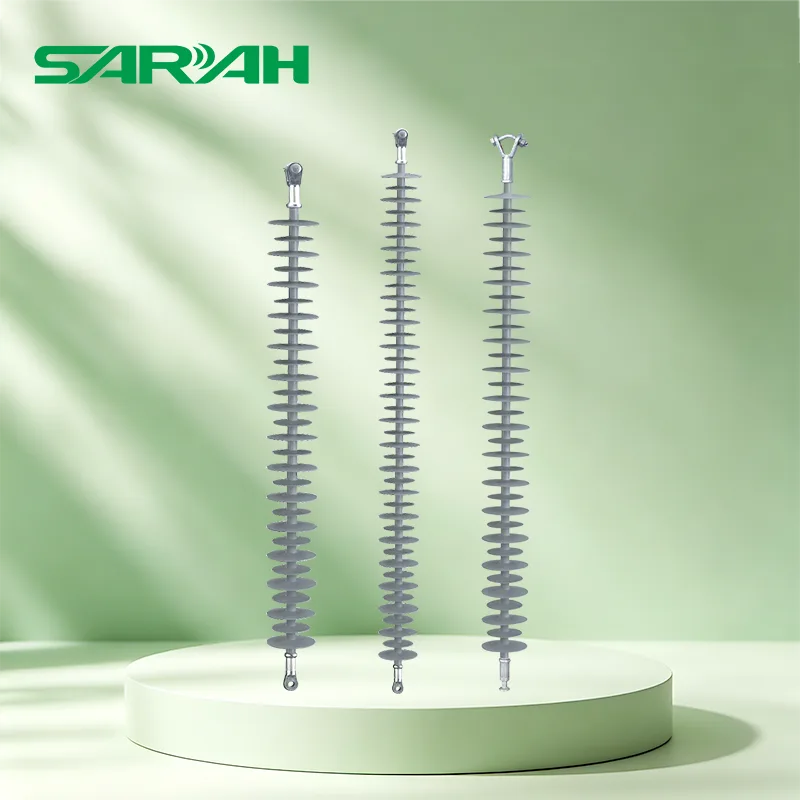

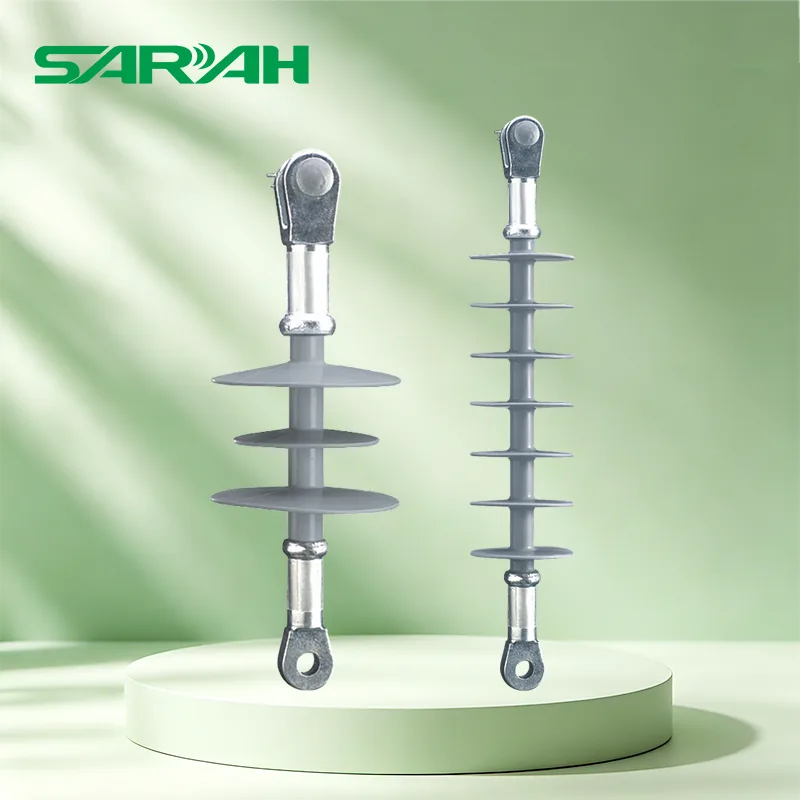

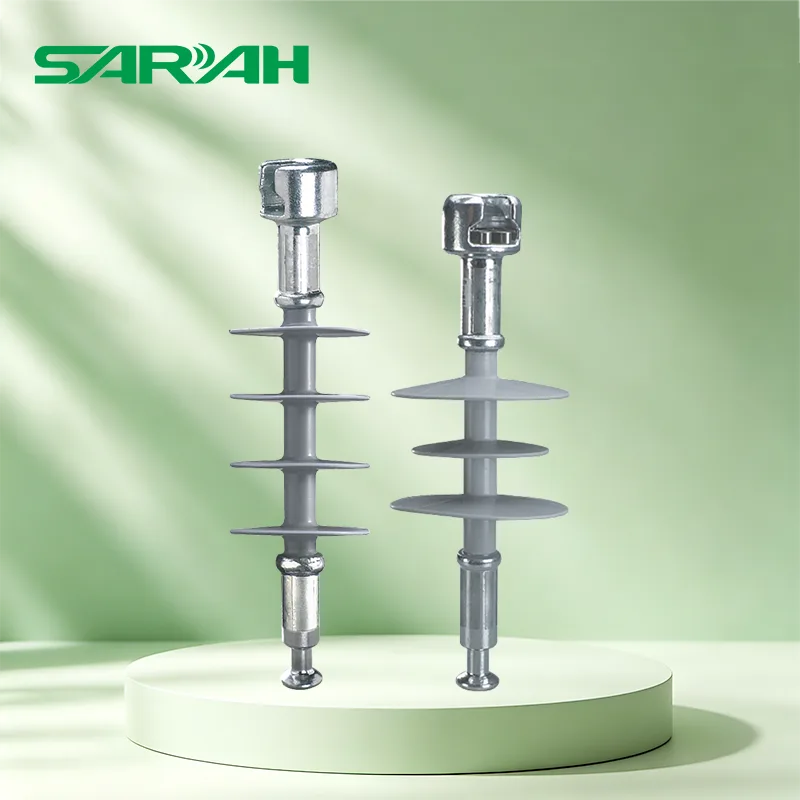

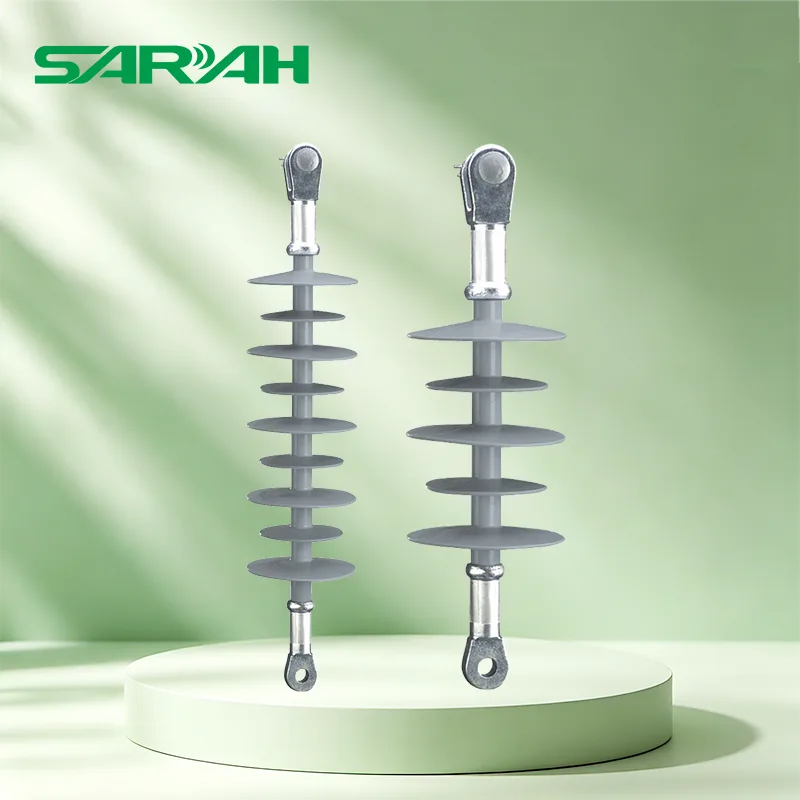

Aislador de suspensión de varilla larga

El aislador de suspensión de varilla larga duradero SARAH es una nueva generación de productos de aislamiento eléctrico que reemplaza los aisladores de suspensión tradicionales de porcelana/vidrio. Es ampliamente utilizado en líneas de transmisión aéreas de alto voltaje, voltaje ultra alto y voltaje extra alto para suspender conductores y lograr aislamiento eléctrico y fijación mecánica.

El producto adopta el proceso de moldeado integral, y la varilla central, el faldón tipo paraguas y los herrajes están integrados para sellar, eliminando por completo el riesgo de rotura de la interfaz; El material de caucho de silicona tiene excelente hidrofobicidad, resistencia a la contaminación y al envejecimiento. En condiciones de trabajo complejas, como alta humedad, alta niebla salina y mucha contaminación, su rendimiento de aislamiento es muy superior al de los aisladores de porcelana tradicionales, lo que reduce en gran medida el costo de operación y mantenimiento de la línea.

Modelos de gama completa y parámetros básicos.

Nuestro aislador de suspensión de varilla larga cubre todo el rango de voltaje, desde una red de distribución de bajo voltaje de 12 kV hasta una transmisión de voltaje ultra alto de 550 kV, cumpliendo con los requisitos mecánicos y de aislamiento de diferentes escenarios de línea. Los parámetros básicos del modelo son los siguientes:

Ventajas

La estructura del faldón tipo paraguas optimiza la ruta de fuga, con una distancia de fuga máxima de 12250 mm, lo que suprime eficazmente las descargas eléctricas contaminantes y las descargas eléctricas húmedas, y garantiza un funcionamiento estable en áreas muy contaminadas;

La tensión soportada a impulsos de rayos de toda la serie de productos cubre 95kV-2250kV, cumpliendo con los requisitos de protección contra rayos de diferentes niveles de voltaje de líneas y reduciendo significativamente la tasa de disparos por rayos;

Se forma una película hidrófoba estable en la superficie del material y el agua de lluvia se desliza rápidamente sin formar una película de agua continua. El rendimiento del aislamiento húmedo supera con creces el de los aisladores cerámicos.

El aislador de suspensión de varilla larga adopta varillas de tracción de fibra de vidrio epoxi, con una resistencia a la tracción más de 5 veces mayor que la del acero ordinario y una carga mecánica nominal que cubre 70 kN-210 kN, lo que permite condiciones de trabajo duras, como grandes luces y áreas con mucho hielo;

Los accesorios metálicos y las varillas centrales se unen mediante un proceso de compresión integral, con una resistencia que supera con creces los requisitos de las normas nacionales y no hay riesgo de aflojamiento o deslizamiento durante el funcionamiento a largo plazo;

El aislador de suspensión de varilla larga ha pasado millones de pruebas de fatiga por vibración y es adecuado para condiciones de viento y vibración a largo plazo en la línea, con una vida útil de más de 30 años.

El material de caucho de silicona se ha sometido a ciclos de temperatura alta y baja de -40 ℃ ~ +80 ℃, envejecimiento por rayos UV y pruebas de corrosión por niebla salina, lo que lo hace adecuado para diversos entornos complejos como mesetas, áreas costeras y zonas químicas;

El peso es de solo 1/5 ~ 1/10 del de los aisladores de porcelana del mismo nivel de voltaje, lo que reduce significativamente las cargas de la torre, reduce los costos de transporte e instalación y mejora la eficiencia de la construcción en más del 50%;

El producto no tiene riesgo de autoexplosión de valor cero, no necesita pruebas periódicas de valor cero y reduce los costos de operación y mantenimiento en un 80%, lo que lo convierte en una opción ideal para redes inteligentes.

Moldeo por vulcanización integrado de la varilla central, el faldón tipo paraguas y los accesorios metálicos, eliminando por completo los espacios de aire de la interfaz y eliminando los posibles riesgos de rotura de la interfaz;

Desde las materias primas que ingresan a la fábrica hasta los productos terminados que salen de la fábrica, cada lote de productos se somete a pruebas completas que incluyen voltaje soportado de frecuencia industrial, estiramiento mecánico e impacto de olas pronunciadas, y está 100% calificado antes de salir de la fábrica;

El producto cumple con estándares nacionales e internacionales como IEC 61109 y GB/T 19519, y ha pasado pruebas y certificaciones de terceros autorizados. Se puede utilizar directamente en varios proyectos de ingeniería energética en todo el mundo.

Escenarios aplicables

Aislamiento de suspensión para líneas aéreas de transmisión de 10kV-500kV;

Proyectos de renovación de redes y redes eléctricas rurales;

Líneas de gran altitud, fuerte contaminación, alta niebla salina y otras condiciones especiales de operación;

Líneas con estrictos requisitos mecánicos, como grandes luces y zonas con mucho hielo;

Aislamiento de barras en estaciones convertidoras y subestaciones;

Aislamiento de líneas de suministro eléctrico de ferrocarriles y tránsito ferroviario.

Solidez de la empresa y garantía de envío.

Fortaleza empresarial

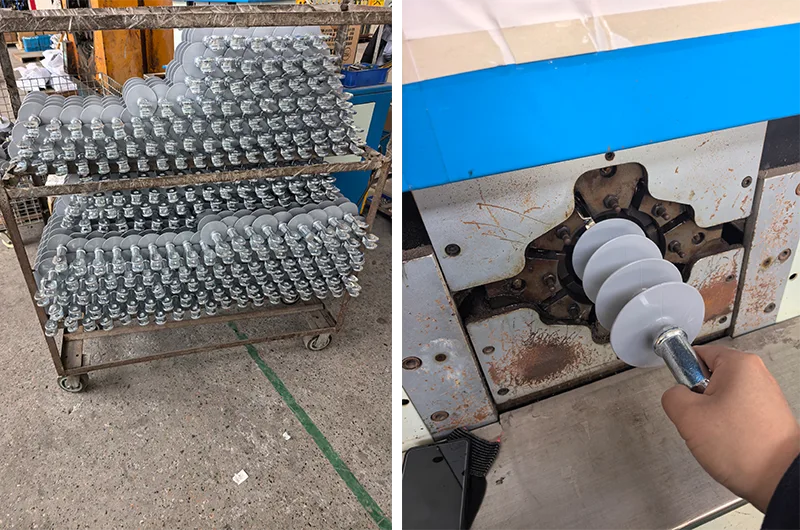

SARAH Electric es una empresa nacional profesional dedicada a la investigación, el desarrollo, la producción y la exportación de aisladores compuestos de alto voltaje, con más de 20 años de experiencia en la industria. Ha construido su propia base de producción moderna, equipada con líneas de producción de vulcanización avanzadas internacionalmente y laboratorios de pruebas mecánicas y eléctricas. Su equipo técnico central proviene de las mejores universidades de la industria energética y tiene múltiples patentes independientes de investigación y desarrollo.

Somos un proveedor calificado de State Grid y Southern Power Grid, con productos exportados a más de 30 países y regiones de todo el mundo. Hemos atendido más de 1000 proyectos de ingeniería energética y hemos obtenido el reconocimiento unánime de clientes globales por la calidad estable de nuestros productos y nuestras capacidades de entrega eficiente.

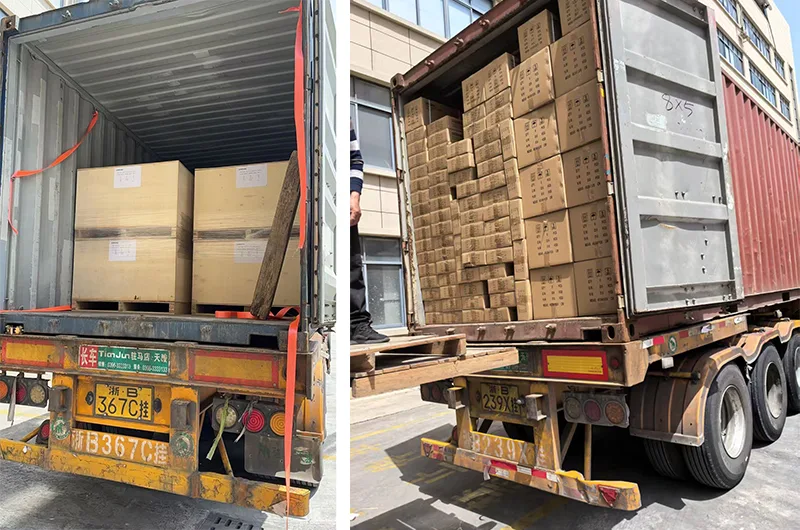

Garantía de envío y servicio

Los modelos regulares de toda la serie están en stock, los modelos convencionales de 12kV-220kV se pueden enviar en 48 horas y los modelos de voltaje ultra alto de 330kV-500kV se pueden entregar rápidamente en 7-15 días;

Admite la personalización de la estructura del hardware, la forma del paraguas, la distancia de fuga y otros parámetros, y puede desarrollarse y producirse exclusivamente de acuerdo con los dibujos del cliente y los requisitos de las condiciones de trabajo;

Los aisladores compuestos de alto voltaje tienen calificaciones de exportación completas, pueden proporcionar certificaciones CE, ISO y otras, admiten FOB/CIF y otros términos comerciales, y una distribución logística global eficiente.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre los aisladores compuestos y los aisladores cerámicos tradicionales?

R: La principal diferencia radica en las tres dimensiones de material, rendimiento y operación y mantenimiento: los aisladores compuestos utilizan caucho de silicona y varillas centrales de epoxi, que son más livianas, más resistentes a la contaminación y las descargas eléctricas, y no requieren mantenimiento; Los aisladores cerámicos son pesados, propensos a romperse y requieren pruebas periódicas de valor cero, lo que genera altos costos de mantenimiento. En áreas muy contaminadas y con mucha humedad, la confiabilidad del aislamiento de los aisladores compuestos supera con creces la de los aisladores cerámicos.

P2: ¿Cómo elegir el modelo de aislador adecuado para su propia línea?

R: El núcleo de selección depende de tres parámetros: voltaje nominal, carga mecánica nominal y distancia de fuga. Haga coincidir el voltaje nominal de acuerdo con el nivel de voltaje de la línea, haga coincidir la carga mecánica de acuerdo con el peso, la extensión y la carga de viento helado del cable, y haga coincidir la distancia de fuga de acuerdo con el nivel de contaminación local. Nuestro equipo técnico puede proporcionarle soluciones de selección gratuitas. No dude en consultar.

P3: ¿Cuál es la vida útil del producto?

R: En condiciones normales de funcionamiento, la vida útil de diseño de los aisladores de suspensión compuestos es ≥ 30 años. Mediante la verificación de pruebas de envejecimiento aceleradas, el rendimiento operativo a largo plazo es estable y no requiere reemplazo intermedio.
