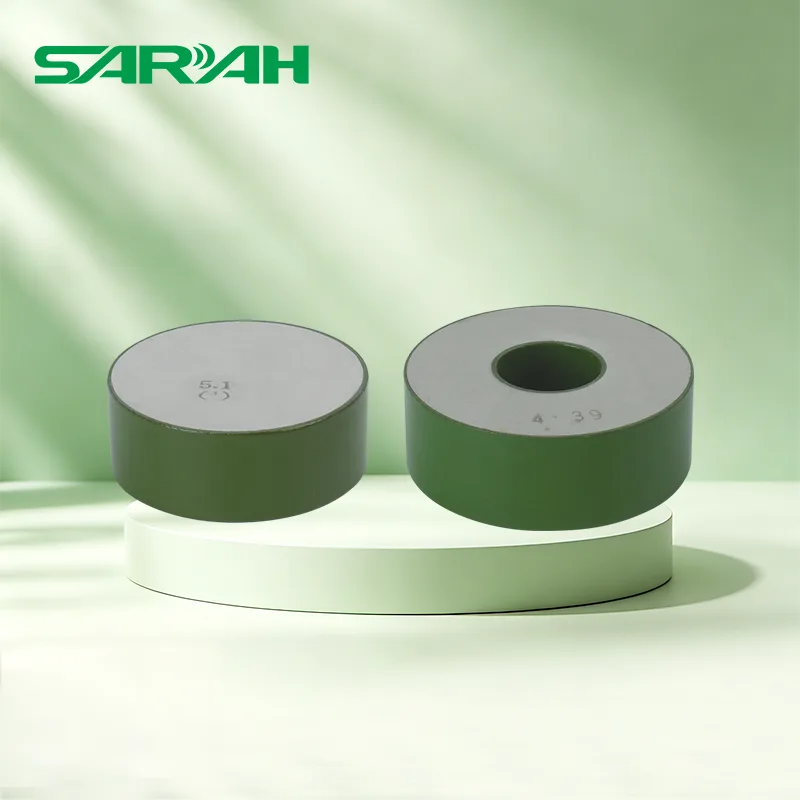

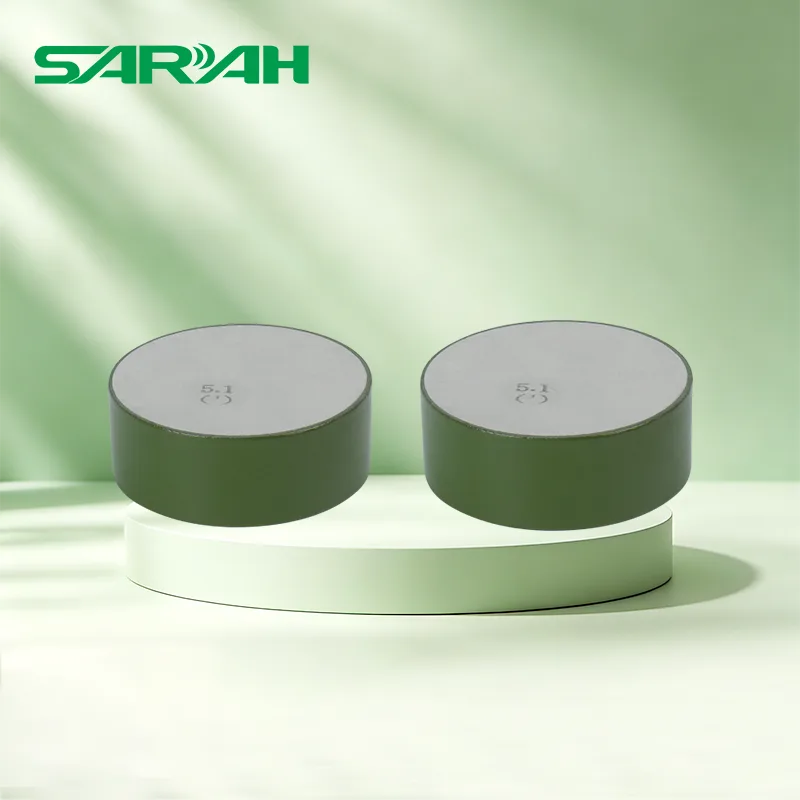

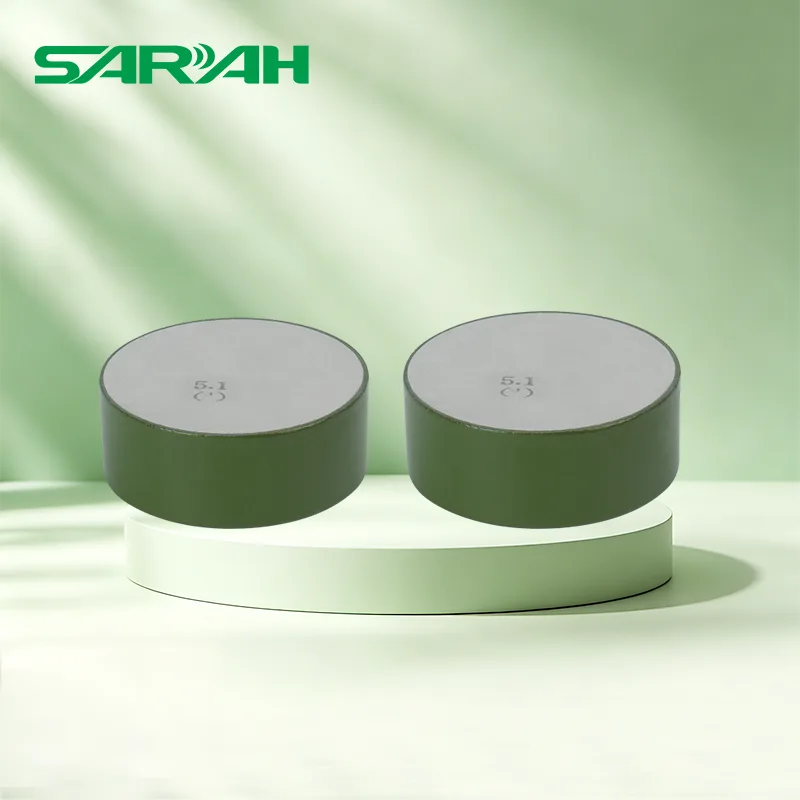

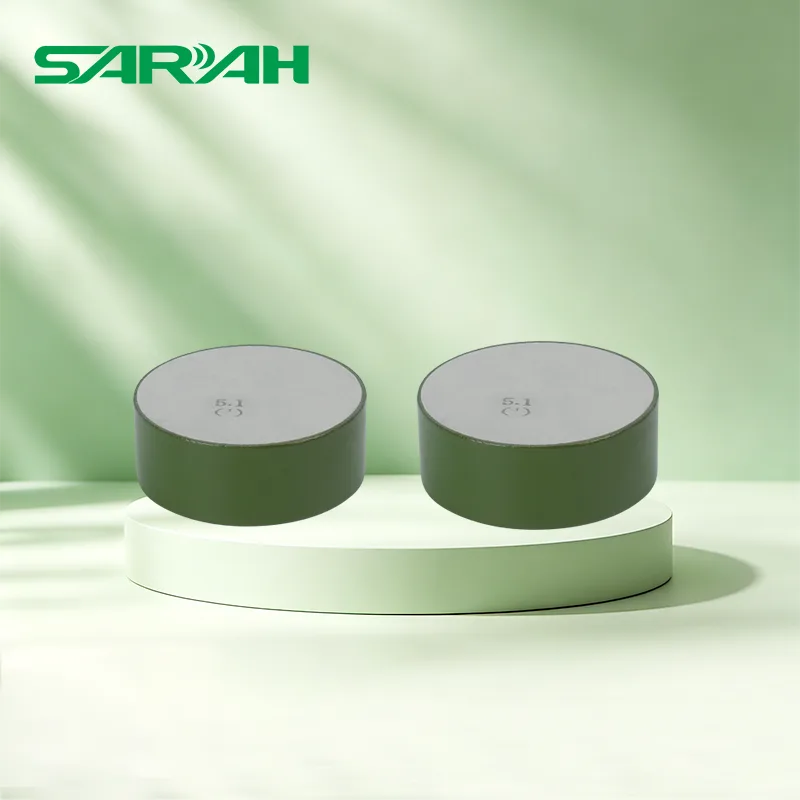

Bloque varistor de óxido de zinc
Los fusibles tradicionales tienen problemas como un rendimiento de aislamiento insuficiente, un mantenimiento complejo y susceptibilidad a las influencias ambientales. Como fábrica profesional, SARAH Electric ofrece bloques varistores de óxido de zinc. Este producto está diseñado específicamente para entornos exteriores de alto voltaje, utilizando materiales aislantes de polímeros de alto rendimiento y estructuras mecánicas optimizadas para brindar protección estable contra sobrecorriente. Es ampliamente utilizado en redes de distribución, subestaciones, instalaciones industriales y otros escenarios.
El bloque varistor de óxido de zinc de alta calidad de SARAH Electric presenta un diseño libre de mantenimiento, sin piezas móviles y sin necesidad de lubricación o ajuste durante el funcionamiento a largo plazo, lo que reduce los costos de mantenimiento. ¡Haremos todo lo posible para reducir los pasos operativos y ahorrarle costos laborales!
Parámetros del producto
Contador de descarga del pararrayos
| Modelo No. |
Clasificado Voltaje (kV) |
Nominal Descargar Actual (kA) |
Operación Actual Rango |
Actual Impulso Residual Voltaje (kV) |
Largo Impulso Resistir a 2 ms actuales (A) |
4/10 alto Actual Impulso Resistir (kA) |
| JS-8 | 3-66 | 5 | 50-5000 | <1 | 400-800 | 65-100 |
| JCQ | 3-220 | 10 | 50-5000 | <1 | 600-800 | 100 |
Seccionador de pararrayos contra sobretensiones
| Corriente de frecuencia de alimentación (A rms) | 2000μs de largo Duración Actual Impulso(A) |
4/10 nosotros Alta resistencia Corriente (kA) |
|
| Tiempo en segundos | Nivel actual | ||
| <0,2 | 20 | 600 | 100 |
| <0,05 | 300 | ||
| <0,02 | 800 | ||
Descargador de sobretensiones de bajo voltaje tipo porcelana
| Destino | Código No. | Sistema Voltaje kV (r,m,s) |
Clasificado Voltaje kV (r,m,s) |
MCOV kV (r,m,s) |
8/20μs Iluminación Actual Impulso kV(cresta) |
Referencia Voltaje A 1mA corriente continua kV |
Largo Impulso Resistir a Actual 2000μs A (cresta) |
4/10μs Alto Actual Impulso Resistir a kV(cresta) |
| Bajo Voltaje |
YC1.5W-0.28/1.3 | 0.22 | 0.28 | 0.24 | 1.3 | 0.6 | 50 | 10 |
| YC1.5W-0.5/2.6 | 0.38 | 0.5 | 0.42 | 2.6 | 1.2 | 50 | 10 |
Bloque Varister de Óxido de Zinc
| Modelo No. |
Dimensión (mm) | Nominal Estándar Descargar Actual (kA) |
Clasificado Voltaje (kV) |
MCOV (kV) |
8/20μs Iluminación Impulso Residual Voltaje (kV) |
2000/μs Cuadrado Impulso Actual Resistir a (A) |
4/10μs Alto Actual Impulso (kA) |
|
| Diámetro | Altura | |||||||
| D30 | Φ30±0,2 | 24±0,5 | 5 | 3-3.4 | 2.55 | 9.1 | 100 | 65 |
| D32 | Φ32±0,2 | 24±0,5 | 5 | 3-3.4 | 2.55 | 9.3 | 100 | 65 |
| D35 | Φ35±0,2 | 24±0,5 | 5 | 3-3.4 | 2.55 | 9.1 | 100 | 65 |
| D38 | Φ38±0,2 | 24±0,5 | 10 | 3-3.4 | 2.55 | 9.3 | 200 | 65 |
| D40 | Φ40±0,2 | 24±0,5 | 10 | 3-3.4 | 2.55 | 9.1 | 250 | 100 |
| D42 | Φ42±0,2 | 24±0,5 | 10 | 3-3.4 | 2.55 | 9.2 | 250 | 100 |
| D48 | Φ48±0,2 | 24±0,5 | 10 | 3-3.4 | 2.55 | 9.0 | 400 | 100 |
| D53 | Φ53±0,2 | 24±0,5 | 10 | 3-3.4 | 2.55 | 8.9 | 400 | 100 |
| D60 | Φ60±0,2 | 24±0,5 | 20 | 3-3.4 | 2.55 | 9.1 | 600 | 100 |
| D70 | Φ70±0,2 | 24±0,5 | 20 | 3-3.4 | 2.55 | 9.2 | 800 | 100 |
Función
1. Cuando se produce un cortocircuito o una sobrecarga en el circuito, el fusible se funde rápidamente, lo que hace que el tubo de fusión caiga automáticamente, formando un punto de desconexión claro, logrando un aislamiento físico entre el circuito defectuoso y el sistema principal y garantizando la seguridad del mantenimiento.
2. El bloque varistor de óxido de zinc adopta aisladores compuestos de polímero, que tienen una excelente hidrofobicidad y resistencia a las descargas eléctricas por contaminación, adecuados para entornos hostiles como humedad, niebla salina, polvo, etc., previniendo eficazmente las descargas eléctricas y las averías.
3. Sin corriente de continuación, sin reencendido, dispositivo de extinción de arco incorporado, sin corriente de continuación de frecuencia eléctrica después de la fusión, para evitar el reencendido del arco y garantizar la estabilidad del sistema.
Ventajas del producto
SARAH Electric ofrece múltiples especificaciones, como 12 kV, 24 kV y 33 kV (como SJC-17, SJC-18, SJC-19, SJC-25) para cumplir con los requisitos de diferentes niveles de voltaje.
Tomando el SJC-25 como ejemplo, el voltaje nominal es 33-38 kV, la corriente nominal es 100 A/200 A, la corriente de corte es 6 kA, el voltaje soportado por impulso de rayo es 200 kV, el voltaje soportado de frecuencia industrial es 95 kV, la distancia de fuga es 1100 mm, el peso es 5,5-5,7 kg y el tamaño es 58 × 34,5 × 14,5 cm.
Dividido en dos especificaciones de corriente nominal de 100A y 200A, adecuadas para diferentes escenarios de demanda de carga, como redes de distribución, subestaciones, infraestructura industrial, etc.
Solicitud
Red de distribución: líneas de 10kV, 35kV, transformadores montados en postes, áreas de subestaciones y subestaciones tipo caja.
Subestación: aparamenta 3-35kV, transformadores, disyuntores, protección de barras.
Industrial/infraestructura: fábricas, minas, zonas residenciales, transformadores de caja de energía fotovoltaica/eólica, terminales de cables.
Equipos para exteriores: los interruptores montados en postes, las unidades principales en anillo y las cajas de derivación de cables se pueden conectar utilizando nuestro bloque varistor de óxido de zinc.
Envío y Servicio
Los modelos regulares (como SJC-17, SJC-18) tienen inventario suficiente y admiten envío el mismo día.
Se pueden proporcionar bloques varistores de óxido de zinc personalizados para niveles de voltaje especiales o entornos de instalación para satisfacer las necesidades específicas del cliente.
