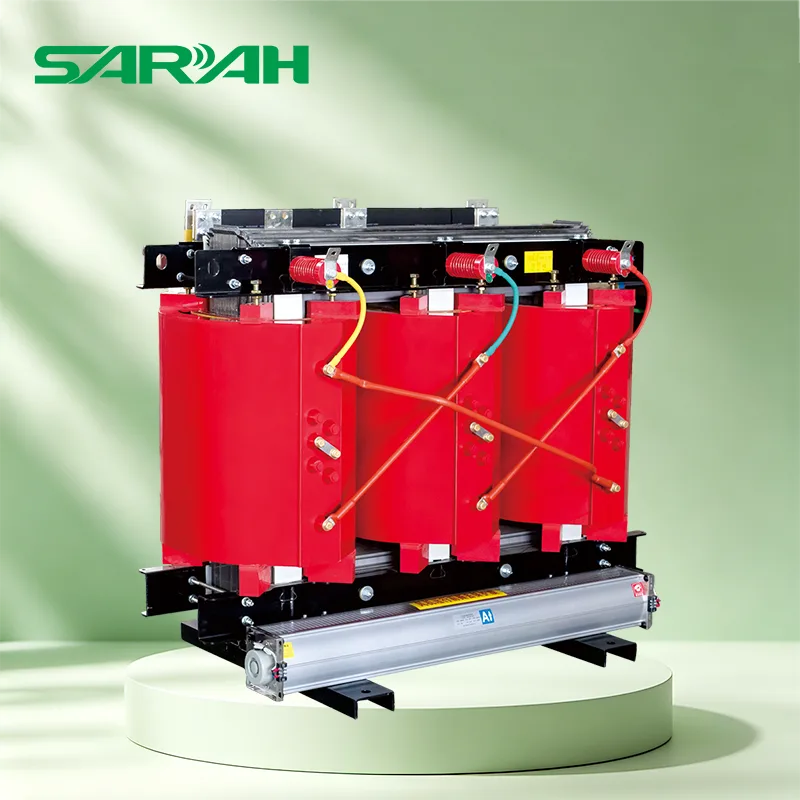

Transformador tipo seco de 24KV

SARAH Electric no solo produce transformadores duraderos de tipo seco de 24 KV, sino que también diseña y fabrica pararrayos, fusibles desconectadores (fusibles), dispositivos de protección contra sobretensiones (SPD) para aisladores compuestos, interruptores de aislamiento, fusibles y dispositivos fusibles, gabinetes metálicos y una gama completa de equipos eléctricos de media y alta tensión.

Nuestro producto ha sido reconocido por el Centro de Inspección y Supervisión de Calidad para Aisladores, Fusibles, Pararrayos y Equipos de Líneas Aéreas de la Administración General de Supervisión de Calidad, Inspección y Cuarentena de China, y ha sido probado por el Centro Nacional de Inspección y Supervisión de Calidad de Aparatos de Alto Voltaje de China.

característica

1. El transformador tipo seco de 1,24 KV sigue estrictamente los estándares internacionales/nacionales como ANSI, IEC, GB, SANS, etc., y ha sido probado por un centro nacional de inspección y supervisión de calidad, cumpliendo con los estándares de rendimiento y seguridad.

2. La estructura de elevación es estable, los terminales del cableado están protegidos contra descargas eléctricas y los parámetros de la placa de identificación del transformador son claros, lo que reduce el riesgo de errores manuales. El diseño se humaniza desde el transporte, la instalación hasta la operación diaria.

3. Diseño de carcasa cilíndrica, disipación de calor uniforme y visualmente simple; El diseño del devanado interno y del núcleo de hierro es compacto, lo que reduce la interferencia electromagnética y mejora la estabilidad del suministro de energía.

4. El transformador fundido de resina epoxi de tipo seco adopta una estructura completamente sellada para aislar el aire, la humedad y el polvo, evitando que el aceite aislante (o la estructura de tipo seco) se humedezca y envejezca, extendiendo en gran medida la vida útil del equipo, especialmente adecuado para ambientes exteriores húmedos y polvorientos.

5. Optimización del proceso de bobinado y del material del núcleo de hierro para reducir las pérdidas sin carga y con carga, y mejorar la eficiencia energética general de la red eléctrica; Fuerte resistencia al impacto durante cortocircuitos y sobrecargas, lo que garantiza un funcionamiento estable de la "red eléctrica final".

6. El diseño de la capacidad de sobrecarga es razonable y aún se puede lograr un suministro de energía estable durante sobrecargas de corto plazo (como el consumo máximo de electricidad en áreas rurales durante el verano y el invierno); En condiciones normales de funcionamiento, el índice de eficiencia energética es alto y el funcionamiento a largo plazo ahorra costes de electricidad.

7. El devanado está hecho de material aislante de alta resistencia y la estructura de fijación del núcleo de hierro es estable. El transformador tipo seco de 24 KV tiene una excelente capacidad de resistencia a cortocircuitos; El diseño térmico se adapta a las fluctuaciones de la red eléctrica y puede funcionar de manera confiable incluso en ambientes de alta temperatura.

Serie de productos y parámetros.

Ventaja

1. En comparación con su predecesor, la serie 13 ha reducido aún más las pérdidas sin carga y con carga, mayores niveles de eficiencia energética y menores costos operativos de electricidad a largo plazo.

2. Optimice el diseño del devanado y el proceso de aislamiento, aumente la capacidad de sobrecarga entre un 10% y un 15% en comparación con los transformadores secos convencionales y maneje cargas repentinas con más calma.

3. El aislamiento de fundición de resina epoxi no contiene aceite, es ignífugo y a prueba de explosiones, con un largo período sin mantenimiento (hasta 10 años o más), adecuado para edificios comerciales, hospitales, escuelas y otros lugares con altos requisitos de seguridad contra incendios.

4. El núcleo de hierro de los equipos eléctricos de media y alta tensión está hecho de láminas de acero al silicio de alta permeabilidad apiladas, combinadas con una estructura de bobinado optimizada, y el nivel de sonido se controla entre 46 y 53 dB para reducir la interferencia de ruido en el entorno.

Nota: Los parámetros y especificaciones del producto pueden actualizarse con actualizaciones tecnológicas. Consulte la información oficial más reciente o consulte con el servicio de atención al cliente para mayor precisión.

Escenarios de aplicación

1. Distribución de energía en interiores: edificios de gran altura, complejos comerciales, hospitales, centros de datos, estaciones de metro y terminales de aeropuertos.

2. Instalaciones Industriales: Talleres con estrictos requisitos de seguridad contra incendios, salas blancas y áreas de plantas químicas (incluidas zonas a prueba de explosiones).

3. Nueva Energía:

Parques eólicos: transformadores elevadores montados en góndolas (por ejemplo, 24 kV/0,69 kV) que requieren resistencia a vibraciones y temperaturas extremas.

Plantas de Energía Fotovoltaica (PV): Subestaciones elevadoras interiores o instalaciones exteriores con estrictos requisitos de seguridad contra incendios.

4. Ambientes especiales: Lugares húmedos o polvorientos con buena ventilación (que requieren altas clasificaciones de protección de ingreso, como IP54/IP65).

¿Cuáles son los requisitos de instalación para transformadores tipo seco de 24 kV?

1. Ventilación y disipación de calor

Se debe mantener un espacio libre adecuado para la disipación de calor alrededor y por encima del transformador tipo seco de 24 kV; Se recomienda un mínimo de 800 mm.

Las entradas y salidas de aire no deben obstruirse y se debe mantener una distancia mínima de 40 cm entre las rejillas de disipación de calor y los objetos circundantes.

Para instalaciones interiores, asegúrese de que el sistema de ventilación sea eficaz; instale extractores de aire si es necesario.

2. Prevención de humedad y condensación

Cuando se instala en ambientes húmedos (como sótanos), se deben proporcionar calentadores o deshumidificadores.

Si se sospecha ingreso de humedad luego de un período prolongado de inactividad, el transformador debe someterse a un proceso de secado; La energización se permite sólo después de que las mediciones de resistencia de aislamiento cumplan con los estándares requeridos.

3. Aseguramiento mecánico

La base del transformador debe asegurarse en una posición nivelada para evitar que los sujetadores se aflojen debido a la vibración operativa. Los ventiladores de refrigeración deben instalarse de forma segura, asegurando que las aspas giren libremente sin obstrucciones.

4. Conexiones eléctricas

Las conexiones de la barra colectora o del cable se deben apretar según las especificaciones de torque estándar usando una llave dinamométrica y volver a apretarlas periódicamente para evitar el sobrecalentamiento causado por una resistencia de contacto excesiva.

Se prefiere la entrada de cables para el lado de alto voltaje en lugar de la conexión aérea directa, y se deben instalar descargadores de sobretensiones de óxido de zinc.
